LB75

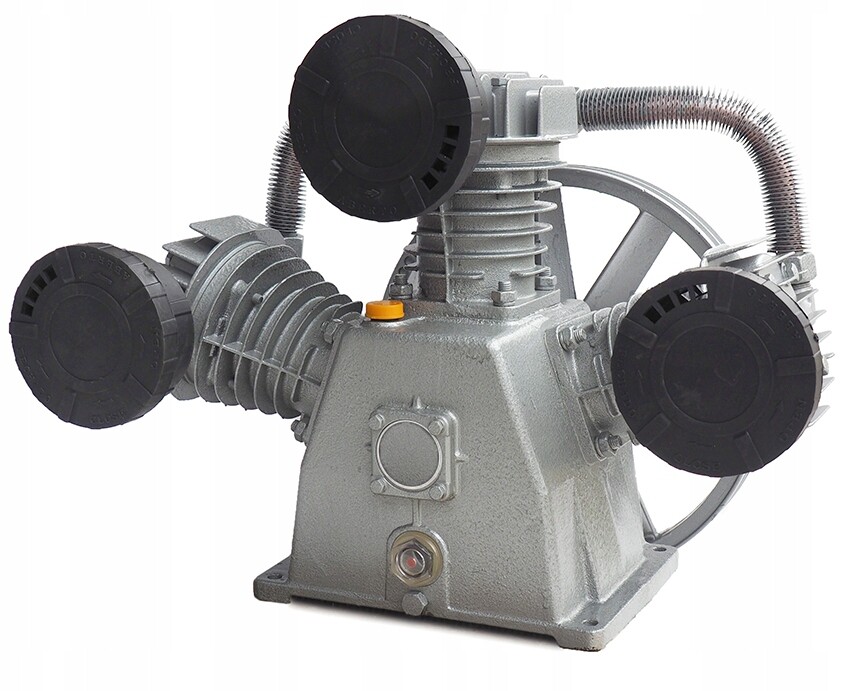

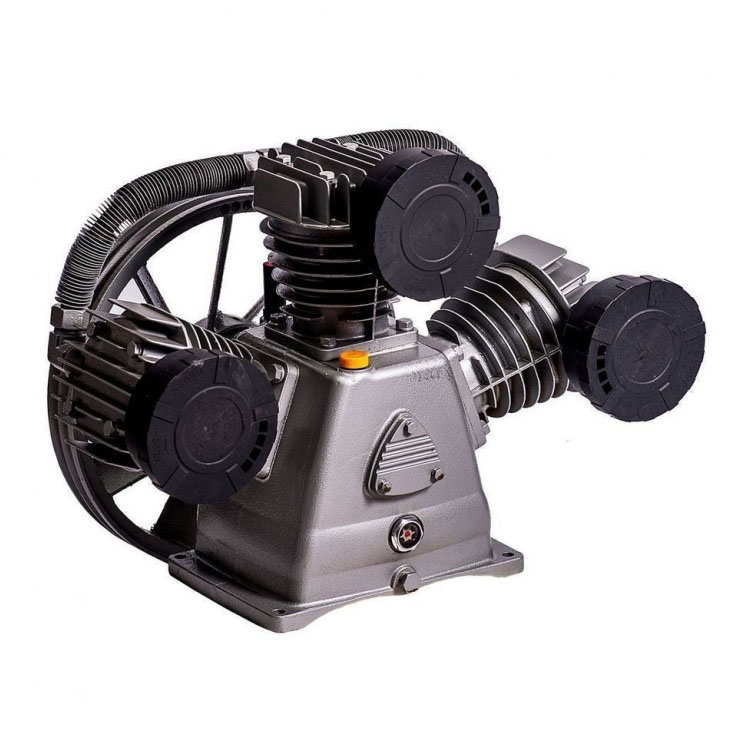

Поршневой блок LB75 (ЛБ75) — это трехцилиндровый одноступенчатый узел насоса, применяемый в составе компрессорных установок брендов Remeza (Aircast).
Поршневой блок LB75 — купить в Молдове
Блок LB75 (ЛБ75) — трёхцилиндровый одноступенчатый насосный узел производства Remeza (Беларусь), широко применяемый в компрессорных установках серии Aircast СБ4. Высокая производительность (880 л/мин), надёжная конструкция и широкая доступность запасных частей делают его оптимальным выбором для промышленного использования.
Оригинальные запчасти и сервис
Acvatron поставляет оригинальные запасные части для блока LB75: поршни, кольца, клапанные плиты, воздушные фильтры и подшипники. Все компоненты сертифицированы для рынка Молдовы и доступны со склада в Кишинёве.
Консультация по подбору
Для точного подбора коленвала, прокладок и крепежа рекомендуем предоставить фото шильдика вашего агрегата. Наши специалисты оперативно подберут нужные позиции.
Технические характеристики
| Количество цилиндров | 3 |
| Ступени сжатия | 1 (одноступенчатый) |
| Диаметр поршня | 80 мм |
| Производительность (1 блок) | 880 л/мин |
| Производительность (тандем) | 1760 л/мин |
| Максимальное давление | 10 бар (1,0 МПа) |
| Номинальная частота вращения | 1040 мин⁻¹ |
| Номинальная мощность двигателя | 5,5 кВт |
| Ремни привода | 2 × А1600 |
| Диаметр маховика (шкива) | 368 мм (чугун) |
| Объём масла | 1,8–1,9 л |
| Момент затяжки головок (М8) | 22–27 Н·м (рек. 25 Н·м) |
| Подшипник передний | 6307 Z |
| Подшипник задний | 6304 |
Основные запасные части
| Деталь | Описание | Артикул |
|---|---|---|
| Поршень 80 мм | 3 шт. в блоке | 21141004 |
| Поршневые кольца | Комплект на 1 поршень: 2 компрес. (h=2,5 мм) + 1 маслосъём. (h=4 мм) | 21145004 / PRZ011914 |
| Клапанная плита в сборе | Клапанный узел | 21124019 |
| Воздушный фильтр в сборе | 3 шт. | 21175003 |
| Сменный патрон фильтра | Замена каждые 600 ч | 21175007 |
| Маховик (шкив) | Ø 368 мм, чугун | 21212004 |
| Подшипник передний | — | 6307 Z |
| Подшипник задний | — | 6304 |
* Для точного подбора коленвала, прокладок и крепежа — уточняйте по фото шильдика агрегата.
Регламент технического обслуживания
Контроль уровня масла
Ежедневно перед запуском. Уровень — по красной метке смотрового стекла.
Рекомендуемые марки: вязкость 100 мм²/с при 40 °C.
Первая замена масла
Слить масло, промыть картер, залить 1,8 л свежего масла.
Плановая замена масла
Регулярная замена масла согласно таблице ТО.
Протяжка болтов головок цилиндров
Затяжка болтов М8 с моментом 25 Н·м (допуск 22–27 Н·м).
Только на полностью остывшем двигателе. Перед работой — отключить питание и сбросить давление.
Обслуживание воздушных фильтров
Проверка и очистка 3-х воздушных фильтров (арт. 21175003).
Полная замена патронов (арт. 21175007).
Проверка натяжения ремней
Прогиб ремней А1600 — 5–6 мм при усилии 30–40 Н.
При отклонении — отрегулировать положение двигателя.
- СБ4/С-100.LB75
- СБ4/Ф-270.LB75 (включая модификацию LB75B)
- СБ4/Ф-500.LB75
- СБ4/Ф-500.LB75Т (и модификации ТБ) — установки с двумя блоками на одном ресивере.
- 1,8 литра — согласно основной таблице технических характеристик для моделей СБ4/С-100.LB75, СБ4/Ф-270.LB75 и СБ4/Ф-500.LB75.
- 1,8 + 1,8 литра — для тандемных моделей (с двумя блоками), таких как СБ4/Ф-500.LB75Т и СБ4/Ф-500.LB75ТБ.
- 1,9 литра — указано в сводной таблице запчастей для блока LB 75.
- Для специфических модификаций установок Aircast объем может быть меньше:
- 1,52 литра — для модели СБ4/С-LВ75.П.
- 1,45 литра — для модели СБ4/С-LВ75.Л.
- Момент затяжки для резьбы М8: составляет от 22 до 27 Н·м.
- Рекомендуемое значение: В руководстве по эксплуатации установок Aircast для поршневых блоков этой серии также указывается конкретное значение — 25 Н·м.
- Периодичность: Проверку и подтяжку болтов необходимо проводить после первых 8 и 50 часов работы компрессора. Это требуется для компенсации температурной усадки прокладок.
- Условие затяжки: Подтяжку болтов следует выполнять только после того, как поршневой блок полностью остынет до температуры окружающей среды.
- Безопасность: Перед началом работ обязательно отключите компрессор от электросети и полностью сбросьте давление из ресивера.
