AF 0946

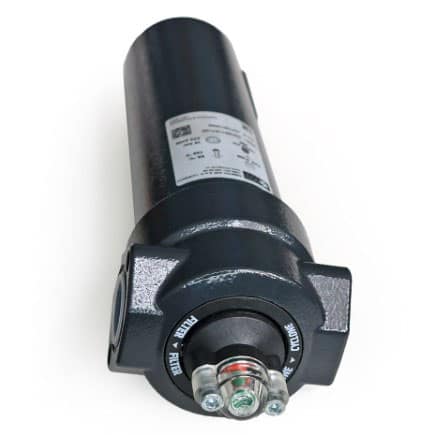

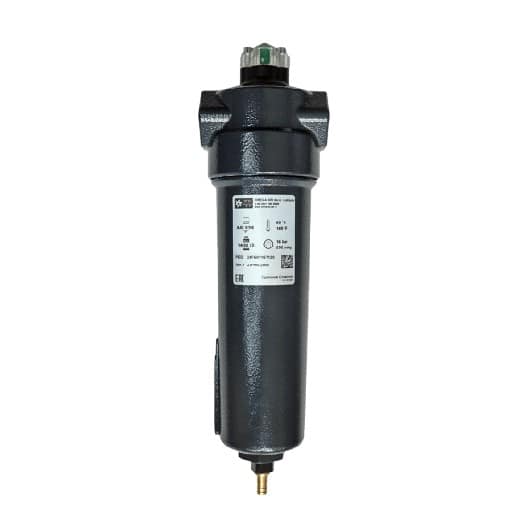

F 0946 — это магистральный фильтр сжатого воздуха серии AF в алюминиевом корпусе, предназначенный для высокоэффективного удаления твердых частиц, воды, масла, углеводородов, запахов и паров из пневматических систем. Данная модель рассчитана на работу при давлении до 16 бар и обеспечивает производительность до 1000 Нм³/ч.
Технические характеристики AAF 0306
- Присоединение: G 2”.
- Номинальная производительность: 1000 Нм³/ч (588 scfm) при рабочем давлении 7 бар.
- Максимальное рабочее давление: 16 бар (232 psi).
- Диапазон рабочих температур: от 1,5 до 65 °C.
- Габаритные размеры (мм): A=696, B=164, C=50, D=520 (свободное место для замены элемента).
- Вес: 5,7 кг.
|
Тип элемента
|
Степень очистки
|
Класс ISO (част./масло)
|
Функция
|
|---|---|---|---|
|
B
|
15 мкм
|
Класс 7
|
Спеченный фильтр для грубой очистки.
|
|
P
|
3 мкм
|
Класс 6 / —
|
Префильтр для удаления крупных частиц.
|
|
R
|
1 мкм
|
Класс 3 / —
|
Префильтр общего назначения.
|
|
M
|
0,1 мкм
|
Класс 2 / 2
|
Микрофильтр для отделения масляного тумана.
|
|
S
|
0,01 мкм
|
Класс 1 / 1
|
Микрофильтр сверхтонкой очистки.
|
|
A
|
Акт. уголь
|
Класс 1 / 0/1
|
Удаление паров масла и запахов.
|
Как рассчитать пропускную способность AF 0946 при давлении 10 бар?
- Определение номинальной производительности: Номинальный поток для модели типоразмера 0946 (например, AFs 0946) при стандартном давлении 7 бар составляет 1000 Нм³/ч.
- Поиск корректирующего фактора (COP): Согласно таблице корректирующих факторов для фильтров серии AF, при рабочем давлении 10 бар (145 psi) коэффициент составляет 1,38.
- Математический расчет: Для получения итогового значения используется формула: . 1000 Нм³/ч × 1,38 = 1380 Нм³/ч.
- Для стандартных элементов (типы P, R, M, S): замена производится при достижении перепада давления 350 мбар (5,07 psi). Также для ряда серий (например, AF HT и WFIT) указано требование менять элементы не реже одного раза в 12 месяцев.
- Для элементов с активированным углем и катализаторов (типы A, A2, H2): эти элементы должны заменяться в соответствии с областью применения, но как минимум каждые 6 месяцев. Важно помнить, что угольные фильтры нельзя использовать в условиях повышенного содержания масла.
- Для спеченных фильтров (тип B): такие элементы можно очищать с помощью ультразвуковых ванн или промывки противотоком. Интервалы очистки зависят от условий работы, а замена на новый элемент производится только при необходимости.
- Контроль загрязнения: Для точного определения момента замены рекомендуется использовать индикаторы или дифманометры (например, серии MDA или EPG), которые показывают уровень насыщенности элемента.
- Обслуживание корпуса: При замене фильтроэлемента следует также заменять уплотнение корпуса.
- Визуальная проверка: Один раз в год необходимо проводить визуальный осмотр самого корпуса фильтра на наличие повреждений.
