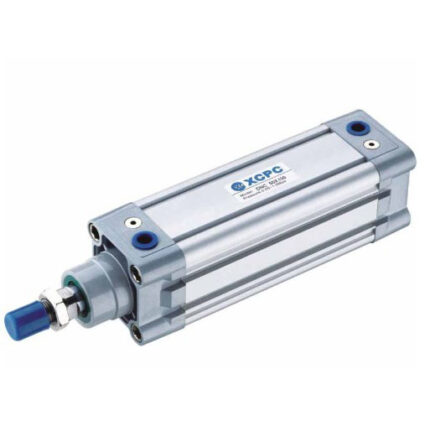

На основе технических данных из каталога XCPC (страница 01), ниже представлена сводная таблица характеристик пневматических цилиндров серии DNC, соответствующих стандарту ISO 15552.
Основные технические параметры серии DNC
|
Характеристика
|
Значение
|
|---|---|
|
Диаметры цилиндра (Bore)
|
32, 40, 50, 63, 80, 100, 125 мм
|
|
Тип действия
|
Двойного действия (Double Action)
|
|
Рабочая среда
|
Фильтрованный воздух
|
|
Максимальное давление (Max. Operating Pressure)
|
1.0 МПа (10 кгс/см²)
|
|
Минимальное давление (Min. Operating Pressure)
|
0.1 МПа (1 кгс/см²)
|
|
Давление сжатия (Compression Pressure)
|
1.5 МПа
|
|
Диапазон рабочих температур
|
-5°C ~ 70°C
|
|
Диапазон скоростей
|
50 ~ 800 мм/с
|
|
Тип демпфирования
|
Регулируемое пневматическое (Air Buffer) — стандарт
|
Присоединительные порты в зависимости от диаметра
Размер порта для подачи воздуха зависит от выбранного диаметра поршня:
|
Диаметр (мм)
|
Размер порта (Port Size)
|
|---|---|
|
32
|
G1/8"
|
|
40
|
G1/4"
|
|
50
|
G1/4"
|
|
63
|
G3/8"
|
|
80
|
G3/8"
|
|
100
|
G1/2"
|
|
125
|
G1/2"
|
Доступные модификации профиля трубки
Согласно системе кодирования, серия DNC может поставляться в трех вариантах исполнения корпуса:
- Стандартный профиль (без индекса);
- T (Tie-rod type): на стяжках;
- M (Mickey Mouse Tube): профильный корпус с пазами под датчики.
Также в линейку входят специализированные версии: DNCD (двухштоковые), DNCT (с регулировкой хода) и DNC-D-S (с проходным штоком).
