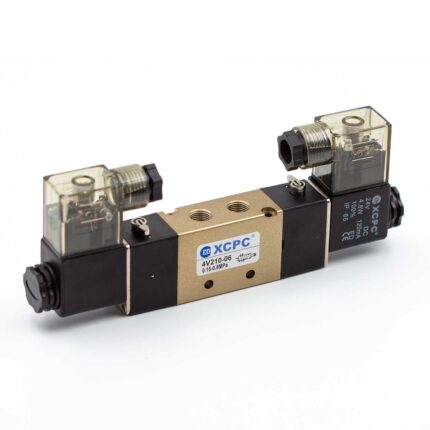

На основе технического каталога XCPC 2024 года, пневматические распределители серии 4V подразделяются на четыре основные группы (100, 200, 300 и 400), различающиеся пропускной способностью и размерами портов. Все устройства серии используют внутреннюю пилотную схему управления (Inner Guide Type) и прецизионные золотники из алюминия 6061.
Сводная таблица характеристик распределителей серии 4V
|
Характеристика
|
Серия 4V100
|
Серия 4V200
|
Серия 4V300
|
Серия 4V400
|
|---|---|---|---|---|
|
Схема работы
|
5/2 или 5/3
|
5/2 или 5/3
|
5/2 или 5/3
|
5/2 или 5/3
|
|
Эфф. сечение (5/2)
|
10–12 мм²
|
14–16 мм²
|
25–30 мм²
|
50 мм²
|
|
Эфф. сечение (5/3)
|
9 мм²
|
12 мм²
|
18 мм²
|
30 мм²
|
|
Порты (In/Out)
|
M5 или G1/8"
|
G1/8" или G1/4"
|
G1/4" или G3/8"
|
G1/2"
|
|
Порты (Exhaust)
|
M5 или G1/8"
|
G1/8"
|
G1/4"
|
G1/2"
|
|
Рабочее давление
|
0.15–0.8 МПа
|
0.15–0.8 МПа
|
0.15–0.8 МПа
|
0.15–0.8 МПа
|
|
Макс. частота
|
5 цикл/сек
|
5 цикл/сек
|
5 цикл/сек
|
5 цикл/сек
|
Общие технические параметры для всех моделей 4V:
- Рабочая среда: Сжатый воздух, очищенный фильтром 40 микрон.
- Материалы: Золотник из алюминия 6061, уплотнения NBR, белый корпус из POM.
- Температурный диапазон: от +5°C до +50°C.
- Электрические параметры:
- Допуск напряжения: ±10%.
- Потребляемая мощность: AC: 4.5VA / DC: 3.0W.
- Класс изоляции и защиты: F Class, IP65.
- Скорость срабатывания: Минимальное время возбуждения — 0.05 секунды.
Конструктивные особенности
Распределители серии 4V отличаются повышенной пылезащищенностью и герметичностью корпуса. Благодаря использованию высококачественных материалов и прецизионной обработке на станках с ЧПУ, срок службы распределителей XCPC в два раза превышает ресурс стандартных аналогов. Для группового монтажа всех серий (от 100 до 400) предусмотрены специальные плиты-основания (Manifold).
