Presostat 200V 1/4″ F x 4 pentru compresor - releu de presiune cumpăra în Moldova

Specificații tehnice

Parametrii presostatului 200V — 1/4″ F x 4
Parametru	Valoare
Tensiune de alimentare	220 V (monofazat, 50 Hz)
Filet de racordare	G 1/4″ interior (Female)
Număr de ieșiri	4 (F x 4)
Supapă de descărcare	Integrată, tub ⌀ 6 mm
Reglaj presiune	Șuruburi de reglaj (P principal + dP diferențial)
Material carcasă	Aluminiu turnat / silumin
Aplicație	Compresoare cu piston monofazate
Compatibilitate	Remeza AirCast, MZB și similare cu filet G 1/4″

Ce este un presostat și cum funcționează

Presostatul este elementul cheie al sistemului de control al compresorului. Principiul de funcționare este simplu: o membrană internă reacționează la presiunea aerului din rezervor și deschide sau închide mecanic contactele electrice, controlând motorul.

Ciclul de funcționare: compresorul pompează aer → presiunea din rezervor atinge pragul superior → releul întrerupe alimentarea motorului → consumatorul utilizează aerul → presiunea scade la pragul inferior → releul închide circuitul și motorul repornește. Acest ciclu se repetă automat.

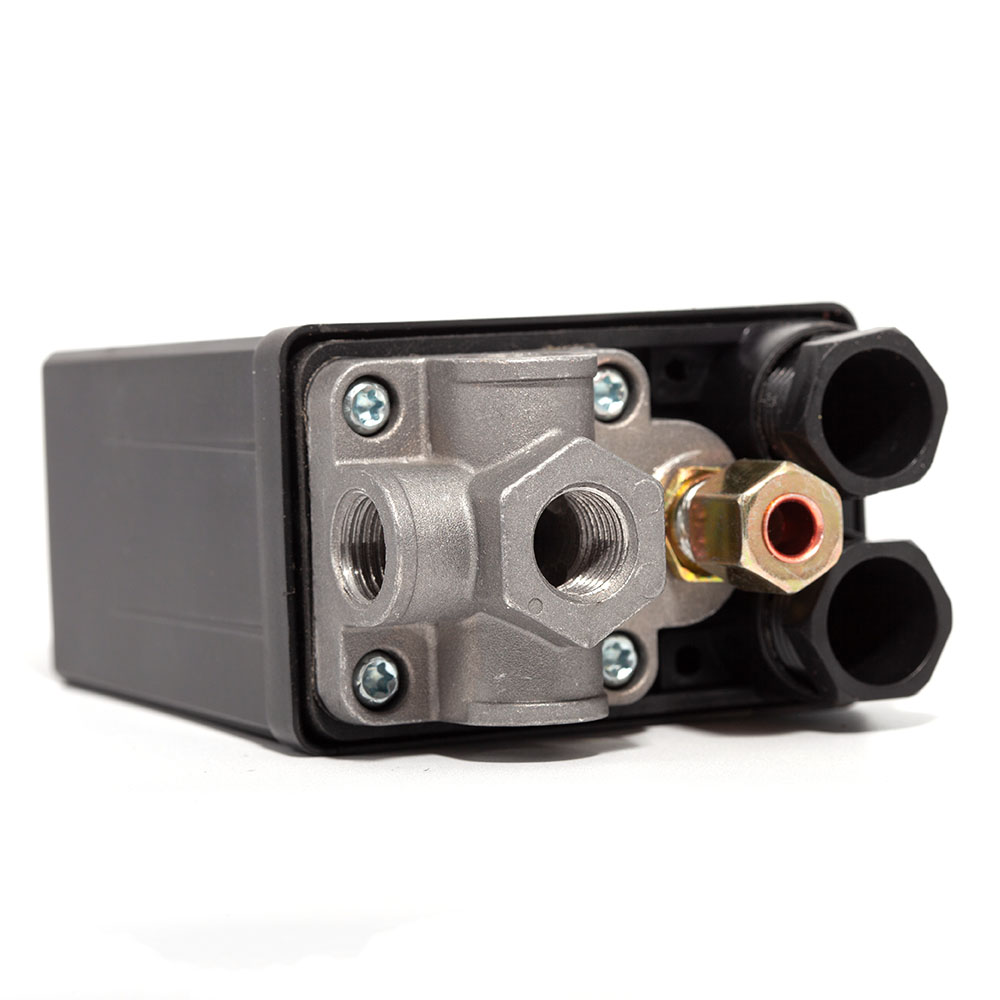

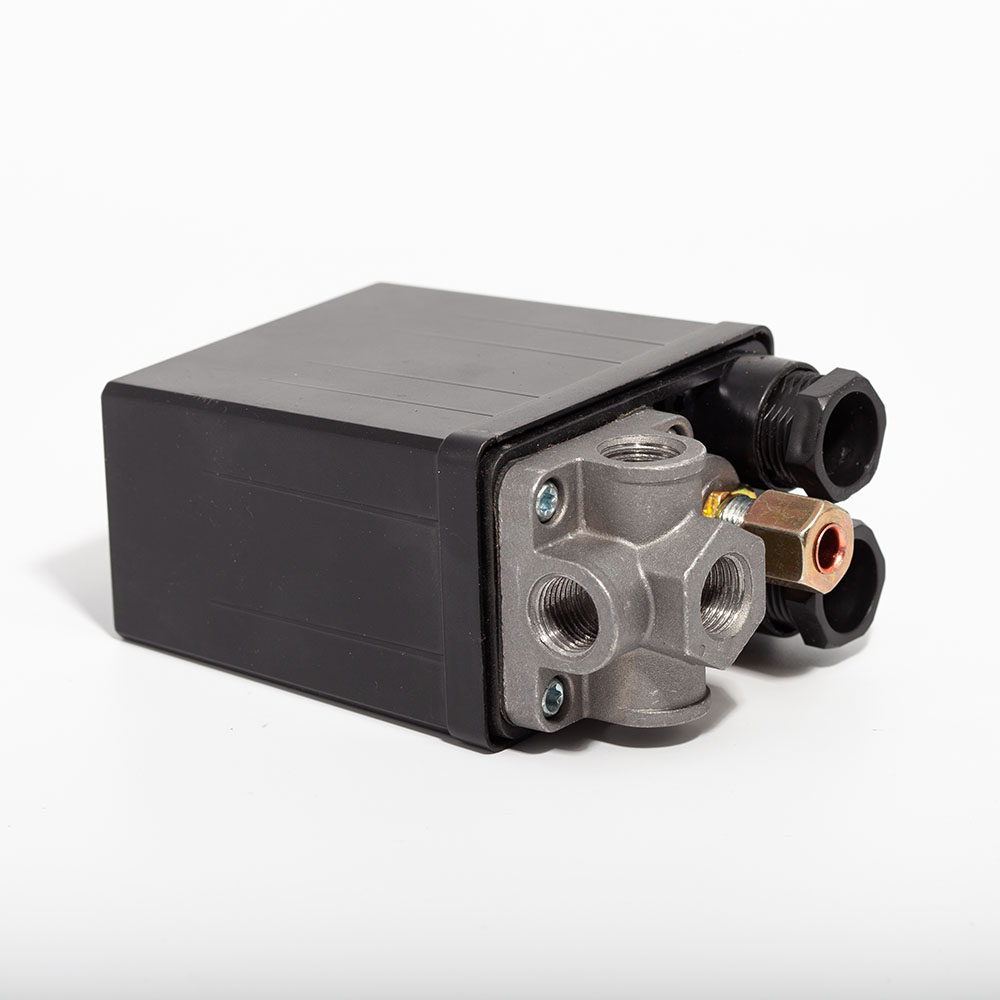

De ce 4 ieșiri: funcționalitatea F x 4

Configurația cu patru ieșiri G 1/4″ transformă releul de presiune într-un colector multifuncțional, la care se pot conecta simultan:

Magistrala principală — alimentarea cu aer comprimat a consumatorului sau sculei pneumatice.
Manometrul — pentru controlul vizual al presiunii în sistem.
Supapa de siguranță — evacuarea de urgență a presiunii în caz de defecțiune a releului.
Al 4-lea port — ieșire suplimentară: racord rapid, robinet de evacuare sau dop.

Această configurație elimină necesitatea unui colector separat și simplifică montajul pe compresorul cu piston.

Supapa de descărcare: rol și mod de conectare

Supapa de descărcare integrată (unloader valve) este una dintre cele mai importante funcții ale acestui presostat. La fiecare oprire a compresorului, în capul cilindrului rămâne aer comprimat. Dacă această presiune nu este evacuată, la pornirea următoare motorul va lucra împotriva presiunii de la bun început, ceea ce crește semnificativ curentul de pornire și uzura înfășurării de pornire.

Mod de conectare: la racordul supapei de descărcare de 6 mm se conectează un tub flexibil (de ex. Rilsan/PA12), celălalt capăt al căruia se introduce în portul special al supapei de reținere de la ieșirea capului compresorului. La oprirea motorului, releul deschide supapa de descărcare, presiunea din tub se evacuează în atmosferă — și pornirea următoare se face fără sarcină.

Cum să alegeți corect un presostat: criterii de compatibilitate

La înlocuirea sau alegerea unui releu de presiune pentru compresorul cu piston, verificați coincidența următorilor parametri:

Tensiunea: acest releu este destinat 220 V (monofazat). Pentru compresoarele trifazate 380 V sunt necesare modele din seria Condor MDR3.
Filetul de racordare: G 1/4″ interior — standard pentru majoritatea compresoarelor cu putere până la 2,2 kW. Modelele mai puternice pot avea filet G 3/8″ sau G 1/2″.
Curentul de sarcină: verificați că puterea și curentul de lucru al motorului dvs. nu depășesc curentul admis al contactelor releului.
Intervalul de presiuni: asigurați-vă că presiunile de lucru ale sistemului dvs. se încadrează în intervalul de reglaj al releului.

Presostatul 200V 1/4″ F x 4 este o înlocuire universală pentru compresoarele Remeza AirCast, MZB și majoritatea compresoarelor monofazate cu piston cu filet G 1/4″.

Reglarea pragurilor de presiune la pornire și oprire

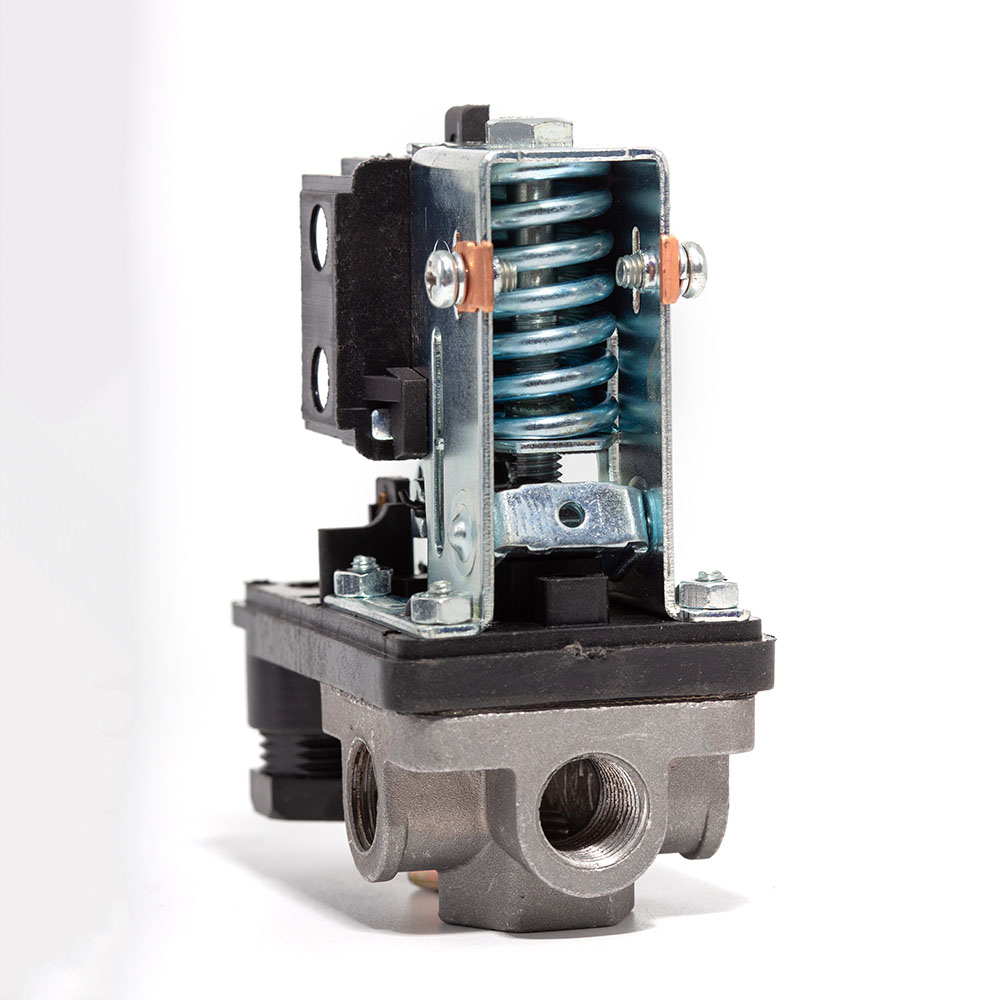

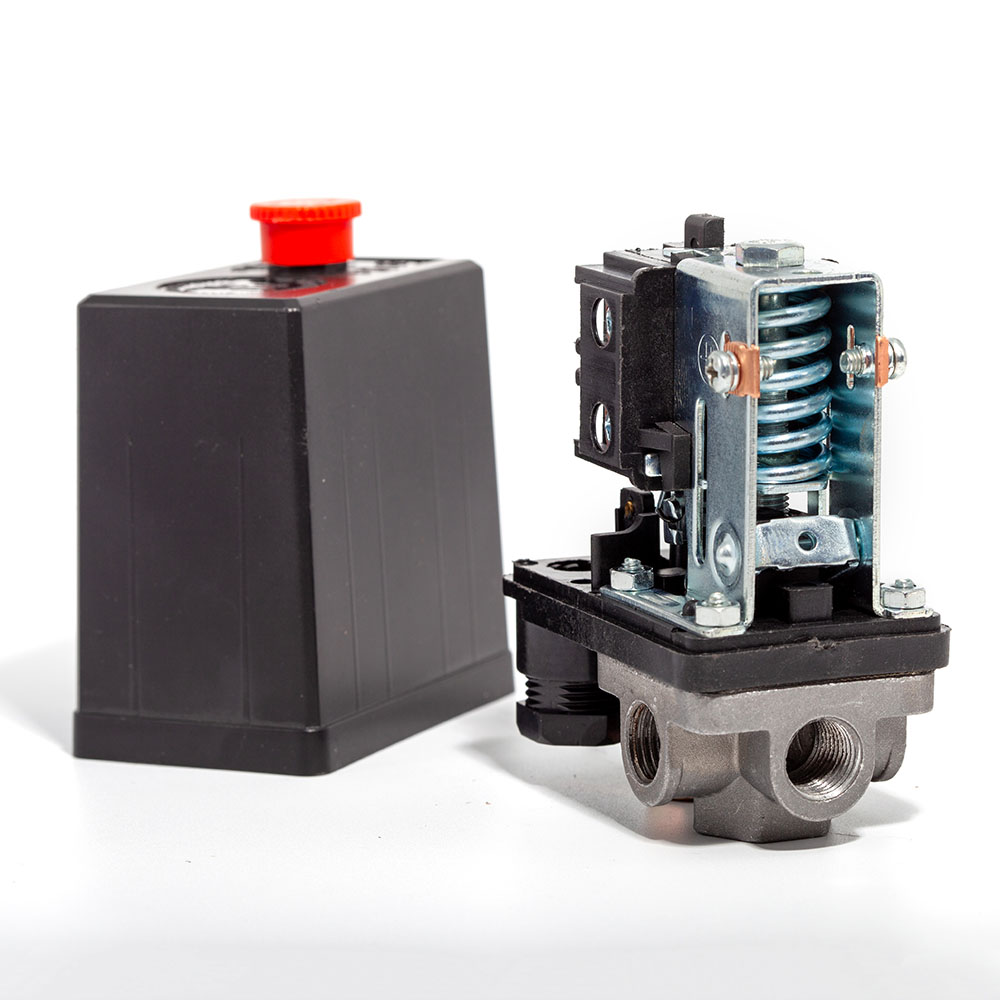

Releul dispune de două șuruburi de reglaj cu șurubelniță plată:

Șurubul P (principal) — reglează pragul superior de oprire (presiunea la care compresorul se oprește).
Șurubul dP (diferențial) — reglează diferența dintre pragul superior și cel inferior (histerezis).

Exemplu de reglaj: P = 8 bar, dP = 2 bar → compresorul se oprește la 8 bar, pornește la 6 bar. Înainte de reglaj, deconectați obligatoriu compresorul de la rețea și evacuați presiunea din rezervor. Se recomandă instalarea unui filtru de aer comprimat înaintea punctului de conectare a releului pentru a proteja membrana de contaminare.

Întrebări frecvente (FAQ)

Ce este un presostat și la ce este folosit?

Presostatul pornește și oprește automat motorul electric al compresorului cu piston în funcție de presiunea din rezervor. Când presiunea scade sub pragul inferior, releul pornește motorul; când atinge pragul superior, îl oprește. Aceasta protejează echipamentul de supraîncălzire și uzură.

Pentru ce compresoare este potrivit releul 200V 1/4″ F x 4?

Pentru compresoarele cu piston monofazate 220 V cu filet G 1/4″ pe rezervor sau colector: Remeza AirCast, MZB și majoritatea modelelor casnice și semiprofesionale cu putere până la 2,2 kW.

De ce sunt necesare 4 ieșiri la presostatul F x 4?

Cele 4 ieșiri G 1/4″ permit conectarea simultană a magistralei de aer, manometrului, supapei de siguranță și unui port suplimentar. Releul funcționează ca un colector compact, simplificând instalarea pe compresor.

Ce este supapa de descărcare și cum se conectează?

Supapa de descărcare evacuează presiunea reziduală din capul compresorului la oprirea motorului, facilitând repornirea. La racordul de ⌀ 6 mm se conectează un tub flexibil (Rilsan) care vine de la supapa de reținere de la ieșirea cilindrului.

Cum se reglează presiunea de pornire și oprire?

Șurubul P setează pragul superior de oprire, șurubul dP setează diferența dintre praguri. Exemplu: P = 10 bar, dP = 2 bar → se oprește la 10 bar, pornește la 8 bar. Efectuați reglajul cu compresorul deconectat și presiunea evacuată.

Se poate înlocui presostatul original Remeza cu acest releu F x 4?

Da, la coincidența filetului G 1/4″, tensiunii 220 V și intervalului de presiuni de lucru. Releul 200V F x 4 este compatibil cu compresoarele Remeza AirCast și modele similare.

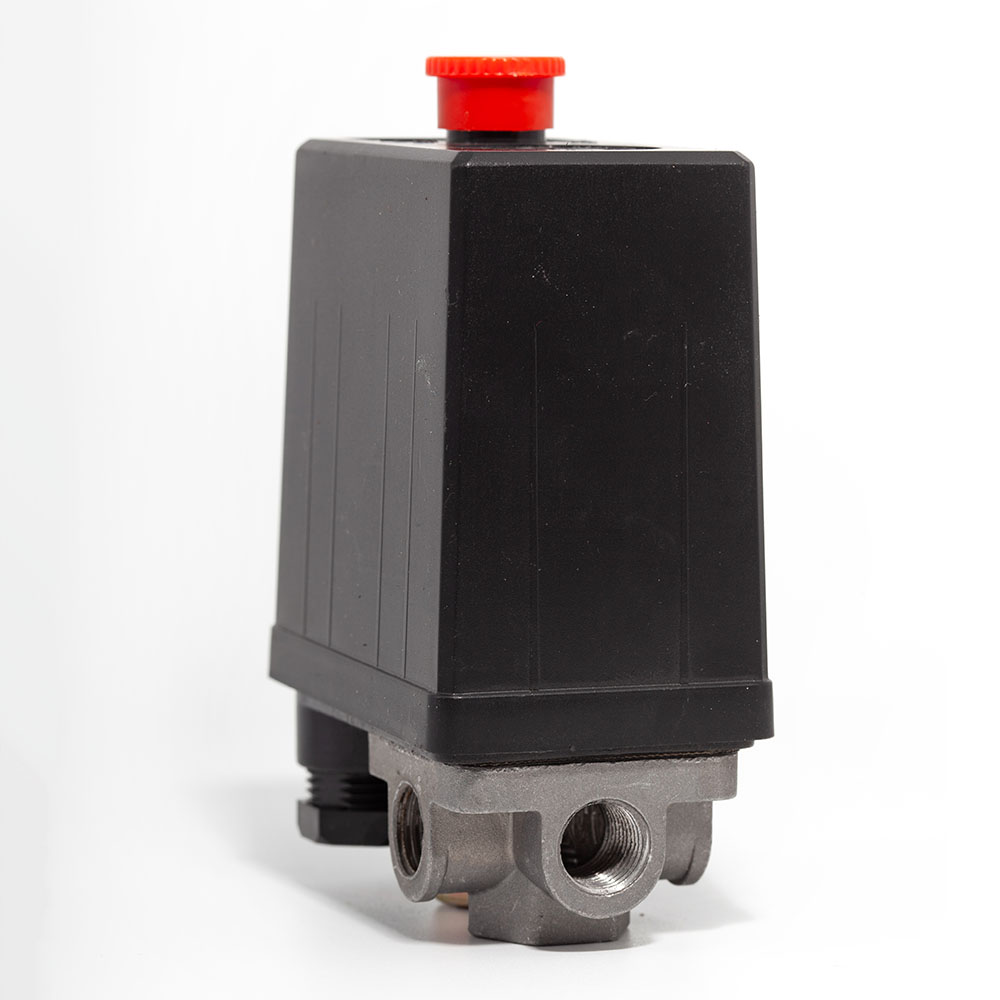

Presostat 200V — 1/4″ F x 4 (releu de presiune pentru compresor cu piston)
