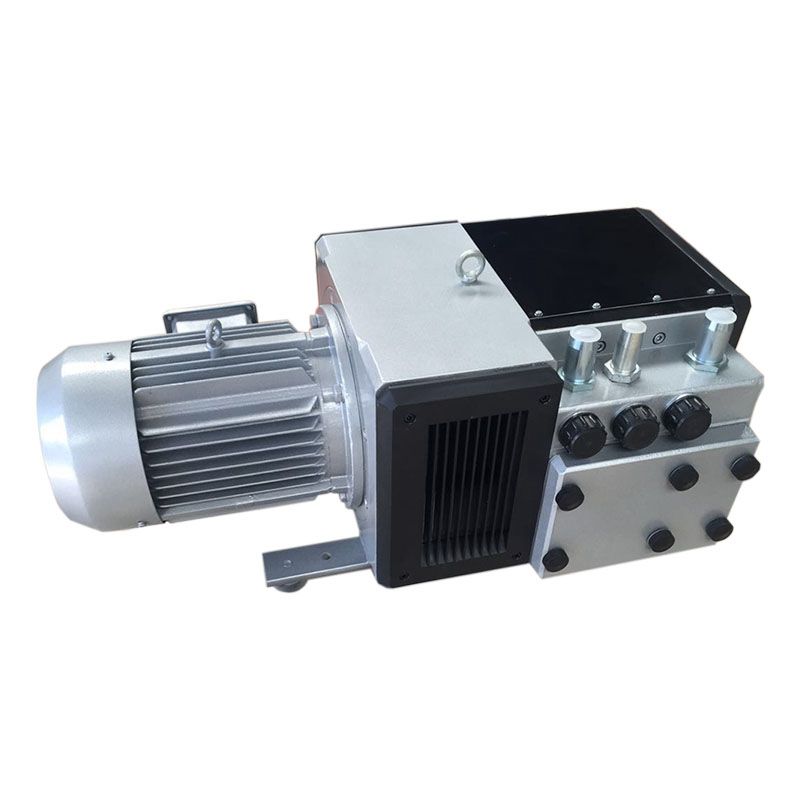

Pompă de vid cu palete ZYBW 80F — înlocuitor Rietschle

Atenție: de ce Rietschle DTA/VTA/KTA se defectează și cât costă aceasta

Pompele Rietschle din seriile DTA, VTA și KTA sunt mașini europene fiabile cu o durată de viață îndelungată. Dar mai devreme sau mai târziu, orice pompă necesită întreținere sau înlocuire. Și tocmai aici încep problemele:

Paletele originale Rietschle — piese de schimb specializate, disponibile numai prin distribuitori oficiali cu timpi de așteptare lungi (3–8 săptămâni la livrare din Europa)
Costul reparației — reparația capitală a pompei Rietschle DTA80 cu înlocuirea paletelor, rulmenților și garniturilor costă 40–70% din prețul unei pompe noi
Oprirea producției — o linie de tipografie, un automat de ambalare sau o mașină de curățare cereale fără vid stau; fiecare zi de oprire costă mai mult decât pompa în sine
Rietschle nou — se livrează la comandă, termenul de așteptare din Europa este de 6–16 săptămâni, prețul este de câteva ori mai mare față de alternativele asiatice

ZYBW 80F elimină toate aceste probleme: pompa se livrează din stoc, se montează fără modificarea sistemului în 2–4 ore, iar paletele și rulmenții de rezervă sunt disponibili la Acvatron SRL.

Tabel de compatibilitate ZYBW 80F cu pompele Rietschle

Model Rietschle	Debit	Înlocuitor ZYBW
DTA60 / KTA60	60 m³/h	ZYBW 60F
DTA80 / VTA80 / KTA80	80 m³/h	ZYBW 80F
VTA80/1 · VTA80/2 · VTA80/3 · VTA80/4	80 m³/h (variante)	ZYBW 80F
VTA100 / KTA100 / DTA100	100 m³/h	ZYBW 100F
VTA140 / KTA140 / DTA140	140 m³/h	ZYBW 140F

Important: Înainte de înlocuire este necesară verificarea sensului de rotație al rotorului și a amplasamentului porturilor de vid/presiune. Inginerul Acvatron SRL va verifica compatibilitatea după modelul pompei dumneavoastră — gratuit.

Beneficii concrete — în cifre

Economie la cumpărare față de Rietschle DTA80 original — 60–70%
Timp de livrare din stoc — 1–5 zile lucrătoare (față de 6–16 săptămâni pentru Rietschle la comandă)
Montaj în locul Rietschle — 2–4 ore fără modificarea conductelor (racord G1″)
Nivel de zgomot — 74 dB(A): comparabil cu Rietschle, nu necesită izolație fonică suplimentară
Intervalul de înlocuire a paletelor din carbon — 6 000 ore la calitate normală a aerului
Puterea motorului — 4,0 kW: identică cu Rietschle DTA80, nu necesită relocarea cablajului
Masa — 94 kg: comparabilă cu originalul, instalare pe locul standard fără suporturi suplimentare

Principiul de funcționare: cum creează ZYBW 80F vid și presiune simultan

Pompa din seria ZYBW-F funcționează pe principiul rotativ-lamelar cu autolubrifierea uscată a paletelor din carbon:

Rotorul cu palete: Rotorul poziționat excentric poartă un set de palete plate din carbon, care sub acțiunea forței centrifuge se apasă pe suprafața interioară a cilindrului. Paletele împart camera de lucru în secțiuni de volum variabil.

Faza de aspirație (vid): Pe măsura rotirii rotorului, volumul unei secțiuni crește — presiunea scade sub presiunea atmosferică, aerul este aspirat din linia de vid.

Faza de refulare (presiune): În paralel, volumul secțiunii adiacente scade — aerul se comprimă și este expulzat în linia de refulare cu presiunea de până la 60 kPa.

Autolubrifierea: Materialul carbon al paletelor are proprietăți de lubrifiere naturală — la alunecarea pe suprafața de oțel a cilindrului se formează o peliculă protectoare ultrasubțire fără introducerea uleiului în zona de lucru. Aerul de lucru rămâne curat.

Două variante de execuție:

1V+1P — o cameră de vid + o cameră de presiune (standard)
2V+1P — două camere de vid + o cameră de presiune (productivitate crescută la vid)

Obiecții tipice și răspunsuri

„O pompă chinezească înseamnă nefiabilă” Seria ZYBW-F este produsă de o fabrică specializată cu peste 20 de ani de experiență în fabricarea mașinilor rotativ-laminare și certificare ISO9001. Pe piață există mii de unități din aceste pompe în industria tipografică și de ambalare din Europa și Asia. Paletele din carbon sunt același tip de piesă consumabilă ca și în Rietschle original; durata de viață de 6 000 de ore este confirmată de statistici de exploatare. Acvatron SRL dispune de stoc de palete și rulmenți pentru ZYBW 80F în Chișinău.

„Dimensiunile s-ar putea să nu coincidă” ZYBW 80F este proiectată ca înlocuitor direct al Rietschle DTA80 cu racordul G1″ și dimensiuni de montaj comparabile. În majoritatea cazurilor, pompa se instalează pe locul standard fără modificarea conductei. La instalații nestandard, inginerul Acvatron SRL va verifica în prealabil compatibilitatea după desen sau fotografia locului de montaj.

„Nu are rost să înlocuiesc — o dau la reparat” Reparația Rietschle DTA80 cu înlocuirea paletelor, rulmenților și garniturilor costă 40–70% din prețul unui echipament nou, cu termene de așteptare a pieselor de 3–8 săptămâni. ZYBW 80F se livrează din stoc în 1–5 zile și, la exploatare corectă, funcționează fără reparație capitală 30 000–40 000 de ore. Calculul economic este evident.

Caracteristici tehnice ZYBW 80F

Nr.	Parametru	Valoare
1	Tipul pompei	Cu palete rotative, uscată autolubrifiată
2	Serie	ZYBW-F (vid + presiune simultan)
3	Debit	80 m³/h
4	Vid nominal	−60 kPa
5	Presiune nominală	60 kPa
6	Puterea motorului	4,0 kW
7	Turația	1 430 rpm
8	Racord (intrare/ieșire)	G1″ (1 țol)
9	Nivel de zgomot	74 dB(A)
10	Masă	94 kg
11	Lungime	930 mm
12	Lățime	405 mm
13	Înălțime	350 mm
14	Variante de execuție	1V+1P / 2V+1P
15	Conformitate standard	ISO 9001
16	Material palete	Compozit special din carbon
17	Lubrifiere zonă de lucru	Absentă (funcționare uscată)
18	Înlocuitor direct	Rietschle DTA80, VTA80, KTA80, VTA80/1–4

5 avantaje competitive ale pompei ZYBW 80F

1. Vid și presiune simultane dintr-un singur agregat — funcție unică a seriei ZYBW-F

Majoritatea pompelor de vid îndeplinesc o singură funcție: fie aspiră aerul, fie îl refulează. ZYBW 80F din seria ZYBW-F realizează ambele funcții simultan: la portul de vid — depresiune până la −60 kPa, la portul de refulare — presiune până la 60 kPa. Aceasta permite conectarea la o singură pompă atât a prinderii prin vid a colilor, cât și a acționării pneumatice a separatoarelor de coli — fără compresor suplimentar. Exact pentru această caracteristică seria Rietschle DTA/VTA/KTA este atât de populară în tipografie: ZYBW 80F o reproduce în întregime.

2. Înlocuitor direct Rietschle fără modificarea conductelor — montaj în 2–4 ore

Pompa ZYBW 80F este proiectată ținând cont de dimensiunile de montaj ale Rietschle DTA80: racord G1″, amplasamentul porturilor, sensul de rotație al rotorului. Aceasta permite demontarea pompei vechi, instalarea ZYBW 80F pe locul standard și conectarea conductelor existente fără sudură, lipire sau fabricarea flanșelor de tranziție. Timpul de înlocuire de doi lăcătuși — 2–4 ore, inclusiv nivelarea și verificarea presiunii.

3. Funcționare uscată fără ulei în zona de lucru — aer curat pentru producție

Uleiul în pompa ZYBW 80F se află numai în rulmenții motorului și nu intră niciodată în contact cu aerul pompat. Aceasta este esențial pentru tipografie (ceața de ulei provoacă rebuturi pe coli), ambalarea alimentară (contaminarea produsului) și producția ceramică (pelicula de ulei pe plăci sub decalc). Pompele cu lubrifiere cu ulei a camerei de lucru necesită filtre de separare a uleiului și schimburi regulate de ulei; ZYBW 80F este lipsit de aceste probleme.

4. Nivel redus de zgomot de 74 dB(A) — funcționare fără izolație fonică suplimentară

Principiul rotativ-lamelar cu mișcarea uniformă a rotorului este fundamental mai silențios față de pompele cu piston și cele spiralate. Nivelul de 74 dB(A) este comparabil cu Rietschle DTA80 și nu necesită instalarea carcase fonoizolante sau mutarea pompei într-o încăpere separată. Prin comparație: pompele de vid cu piston de productivitate similară generează 82–88 dB(A).

5. Disponibilitatea paletelor de rezervă și întreținere rapidă — timp minim de oprire la service

Piesa consumabilă a ZYBW 80F sunt paletele din carbon cu interval de înlocuire de 6 000 ore (aproximativ 2–3 ani la regim în două schimburi). Acvatron SRL menține palete pentru seria ZYBW în stoc. Înlocuirea paletelor — dezasamblarea pompei fără echipamente speciale, 3–4 ore de un singur mecanic cu un set minim de scule. Prin comparație: așteptarea paletelor originale Rietschle din Europa — 3–8 săptămâni.

Domenii de aplicare

Tipografie și imprimare offset — alimentarea cu coli în mașinile de tipărit: prindere prin vid și separare pneumatică dintr-o singură pompă; compatibilitate cu mașinile de tipărit Heidelberg, KBA, Komori, Ryobi
Ambalare automată — așezare prin vid, lipire, dozare în pungi și blistere; pompa asigură vid stabil la consum variabil al liniei de ambalare
Prelucrarea cerealelor și produselor alimentare — transport pneumatic și sortare prin vid; funcționarea uscată exclude contaminarea produsului cu ulei
Ceramică și serigrafie — fixarea prin vid a plăcilor și decalcurilor la ardere și aplicarea decorului; uniformitate ridicată a depresiunii
Prelucrarea lemnului și producția de mobilă — mese de prindere prin vid pe mașinile CNC de frezat și presele pentru furniruirea MDF
Echipamente ecologice — captarea prafului și filtrarea prin vid; electronică și producția de semiconductori — transferul prin vid al plăcilor fragile

Opinia expertului

Bolucevschi Vitali Inginer în echipamente de compresoare, experiență 18 ani. Acvatron SRL.

„Pompa de vid cu palete rotative ZYBW 80F este soluția pe care o recomand în primul rând celor care se confruntă cu problema înlocuirii Rietschle în condiții de termene lungi de livrare. Pompa se instalează în locul DTA80 practic «unu la unu» — în 18 ani de practică am văzut zeci de astfel de înlocuiri și niciodată nu a fost necesară modificarea conductei. Două aspecte care trebuie verificate înainte de montaj: sensul de rotație al rotorului (trebuie să coincidă cu originalul) și amplasamentul porturilor de vid și presiune — în funcție de modificarea VTA80/1–4 acestea pot diferi. Verificăm aceasta înainte de expedierea pompei. Subliniez în mod special: stocul de palete — obligatoriu. O pompă cu palete înlocuite la timp funcționează stabil; o pompă cu palete uzate generează vibrații care reduc durata de viață a rulmenților de 3–4 ori.”

Pompa ZYBW 80F este conformă cu: ISO 9001 (sistemul de management al calității producătorului), GOST R (securitate tehnică a echipamentelor industriale).

Întrebări frecvente

Este ZYBW 80F un înlocuitor complet al Rietschle DTA80, VTA80, KTA80? Da, la parametrii funcționali — debit 80 m³/h, vid −60 kPa, presiune 60 kPa, racord G1″, putere 4 kW — ZYBW 80F este un analog direct. Înainte de montaj este necesară verificarea sensului de rotație al rotorului și a amplasamentului porturilor față de modificarea dumneavoastră specifică Rietschle (VTA80/1, VTA80/2 etc. diferă prin amplasamentul racordurilor de ieșire). Inginerul Acvatron SRL verifică aceasta după pașaport sau fotografia pompei dumneavoastră.

Poate fi utilizată ZYBW 80F simultan pentru vid și presiune? Da, aceasta este caracteristica cheie a seriei ZYBW-F. Pompa are porturi separate pentru vid și presiune, funcționând simultan și independent. Exact astfel funcționau pompele Rietschle din seriile DTA/VTA/KTA. Sunt disponibile două variante: standard (1V+1P) și cu productivitate crescută de vid (2V+1P).

Necesită ZYBW 80F schimburi de ulei? Nu. Zona de lucru a pompei este uscată. Uleiul este depus numai în rulmenții motorului la asamblarea în fabrică și nu necesită schimburi regulate pe parcursul a 20 000–30 000 de ore. Singura piesă consumabilă care necesită întreținere planificată sunt paletele din carbon, schimb la fiecare 6 000 de ore de funcționare.

Care este intervalul de întreținere planificată al ZYBW 80F? Principala întreținere planificată — înlocuirea paletelor din carbon la fiecare 6 000 ore (2–3 ani la regim în două schimburi). Simultan se verifică jocurile radiale din camera de lucru, starea garniturilor de etanșare și a rulmenților. Paletele și kitul de reparație pentru ZYBW 80F sunt disponibile la Acvatron SRL. Filtrul la intrarea aerului (dacă este instalat) se curăță la fiecare 500–1 000 de ore în funcție de gradul de poluare al încăperii.

Se poate comanda pompa ZYBW 80F în execuție nestandard? Da. Producătorul oferă fabricarea la comandă cu alți parametri: debit de la 30 la 300 m³/h, tensiune de alimentare 380V/50Hz sau 220V/60Hz, execuție cu număr crescut de camere. Termenul de fabricare a execuției nestandard — 4–8 săptămâni. Pentru calcul contactați inginerul Acvatron SRL.
