Specificații tehnice
| Parametru | Valoare |
|---|---|

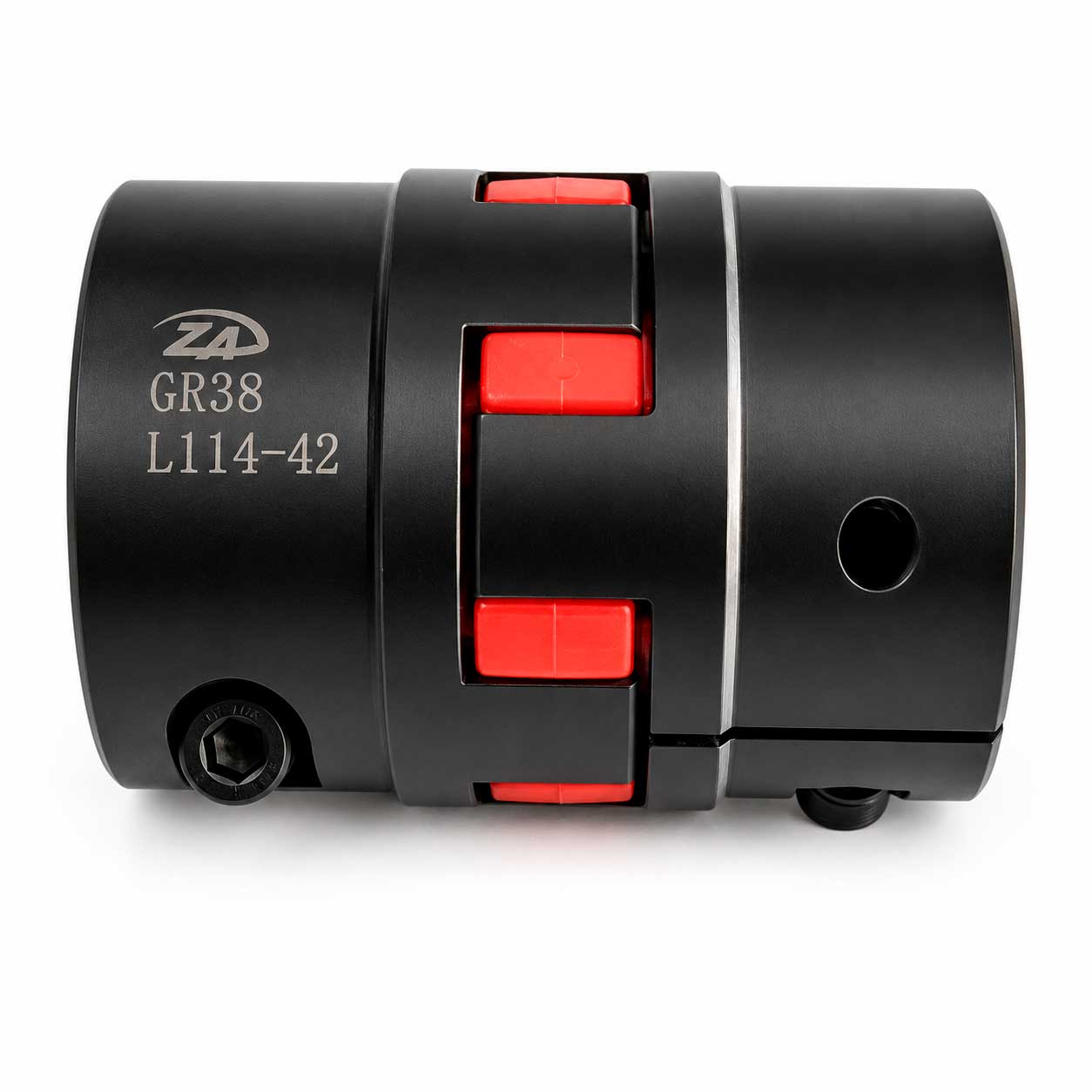

| Denumire | GR38 L114-42/45 |
| Tip cuplaj | Cuplaj cu gheare elastic, cu element tip stea (analog tip Rotex/GE-T, dimensiune ~38) |
| Material semicuplaje | Oțel |
| Lungime cuplaj în ansamblu (L) | 114 mm |
| Diametrul de alezaj al semicuplajului 1 | 42 mm |
| Diametrul de alezaj al semicuplajului 2 | 45 mm |
| Element elastic | Stea, 8 lamele (gheare), poliuretan |
| Configurație de livrare | Asamblat: 2 semicuplaje + element tip stea |
| Compensare dezaxări | Radială, unghiulară, axială (în limite admise) |
| Aplicație tipică | Cuplarea arborelui motorului electric cu arborele blocului cu șurub al compresorului |
Avantaje și puncte forte
- Compensare elastică a dezaxării — elementul elastic tip stea absoarbe micile dezaxări radiale, unghiulare și axiale ale arborilor, apărute la montaj sau din dilatare termică, reducând solicitarea rulmenților motorului și blocului cu șurub.
- Amortizarea vibrațiilor torsionale — elementul elastic din poliuretan atenuează pulsațiile de cuplu la pornirea și funcționarea compresorului, protejând transmisia de sarcini de șoc.
- Diametre diferite de alezaj într-un singur set (42/45 mm) — soluție gata pregătită pentru situația tipică în care arborele motorului și arborele blocului cu șurub au diametre diferite, fără a fi necesară comandarea separată a semicuplajelor și verificarea compatibilității.
- Lungime cunoscută în ansamblu (114 mm) — simplifică verificarea distanței de montaj dintre arborele motorului și arborele blocului cu șurub (DBSE) încă înainte de primirea piesei.
- Dimensiune mai mare GR38 față de GR28 — proiectat pentru un cuplu transmis mai ridicat, corespunzător compresoarelor de capacitate mai mare, cu arbori de 42/45 mm.
- Ușor de reparat — la uzura elementului elastic, de regulă este necesară doar înlocuirea acestuia, fără demontarea semicuplajelor de pe arbori.
Domenii de aplicare
- Cuplarea arborelui motorului electric cu arborele blocului cu șurub în transmisia unei stații de compresoare de putere medie și ridicată
- Înlocuirea elementului elastic uzat (steaua) la întreținerea planificată a transmisiei
- Repararea și modernizarea transmisiilor instalațiilor de compresoare, unde arborii motorului și blocului au diametre diferite (42/45 mm)
- Aplicații generale de mecanică industrială — pompe, transportoare și alte echipamente cu cinematică similară a transmisiei (la coincidența dimensiunii, lungimii și diametrelor arborilor)
Opinia expertului
Opinia expertului: Vitali Bolucevschi, inginer-șef Acvatron, 15 ani în domeniu
„Trecerea de la GR28 la GR38 nu înseamnă doar o creștere a diametrelor de alezaj, ci o altă dimensiune din punctul de vedere al cuplului transmis. Montarea unui GR28 pe o transmisie proiectată pentru GR38 riscă distrugerea rapidă a elementului elastic tip stea sub sarcină. De aceea, la alegere, cer întotdeauna clientului nu doar diametrele arborilor (42 și 45 mm), ci și puterea motorului electric — acest lucru permite verificarea că dimensiunea cuplajului corespunde efectiv cuplului transmis, și nu doar „se potrivește ca diametru””.
Întrebări frecvente
Se poate comanda doar elementul elastic tip stea, fără semicuplaje?
De regulă, da — elementul tip stea se uzează mai repede decât semicuplajele din oțel și este adesea vândut separat ca piesă de consum; confirmați la manager pentru această dimensiune.
Prin ce diferă GR38 de GR28?
GR38 este o dimensiune mai mare, proiectată pentru un cuplu transmis mai ridicat, cu diametre de montaj diferite (42/45 mm față de 35/38 mm la GR28); cuplajele nu sunt interschimbabile între dimensiuni.
De ce contează lungimea cuplajului în ansamblu (114 mm)?
Determină distanța admisă dintre capetele arborelui motorului și arborelui blocului cu șurub (DBSE) — dacă nu corespunde cu spațiul real, cuplajul nu se va asambla corect sau va apărea un joc excesiv.
