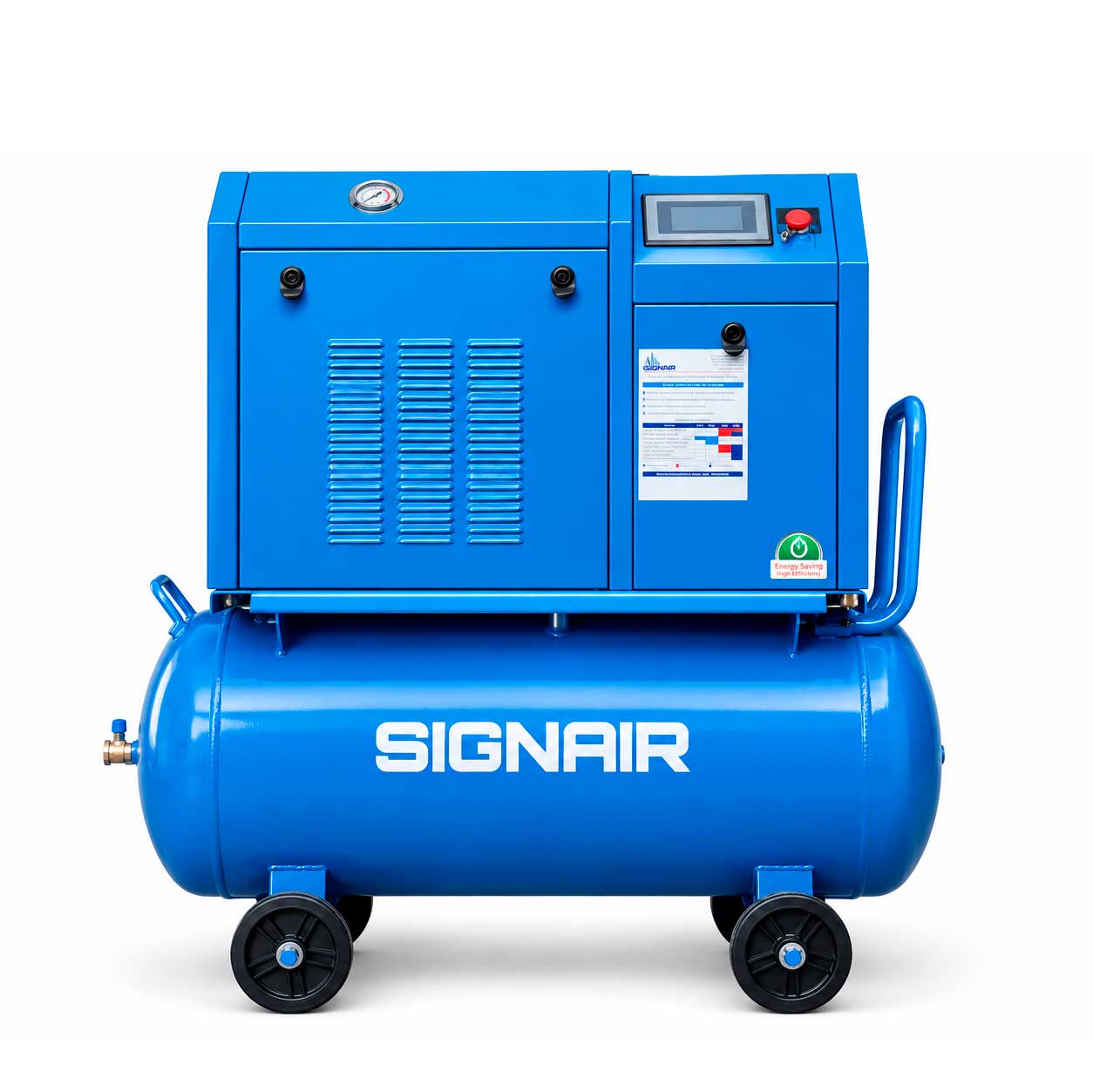

Compresor SIGNAIR ASC7-10-200

1. Destinație și principiu de funcționare

Blocul compresor este cu șurub, cu acționare directă pe magneți permanenți (motor PM) și reglare prin convertizor de frecvență (invertor). Această schemă înseamnă că arborele motorului electric este cuplat direct cu rotorul perechii de șuruburi (fără transmisie prin curea sau reductor), iar invertorul reglează lin turația în funcție de consumul curent de aer — acest lucru reduce consumul de energie la mers în gol și la porniri/opriri frecvente, comparativ cu schema stea-triunghi de la compresoarele nereglabile.

Carcasa fonoabsorbantă asigură izolarea fonică a blocului cu șurub și a motorului electric în interiorul unei singure carcase — o astfel de execuție este tipică pentru instalațiile compacte destinate spațiilor cu restricții privind nivelul de zgomot (centre de service, producții mici, ateliere, unități medicale și din industria alimentară).

2. Caracteristici tehnice

⚠️ Decodificarea exactă a cifrei „7″ din denumirea modelului ASC7-10-200 nu este confirmată direct de producător (la o putere a motorului de 5,5 kW, cifra 7 reflectă probabil puterea în CP — 5,5 kW ≈ 7,5 CP, rotunjit), „10″ corespunde presiunii maxime confirmate de 10 bar, „200″ — volumului rezervorului de 200 l.

3. Particularități constructive

Decodificarea denumirii

Soluții constructive

• Bloc compresor cu șurub cu acționare directă pe magneți permanenți — se elimină pierderea de energie prin transmisia cu curea, specifică schemelor mai simple
• Convertizorul de frecvență (invertorul) reglează lin turația motorului în funcție de consumul curent de aer, reducând consumul de energie electrică la mers în gol și la cicluri frecvente de pornire/oprire
• Configurație compactă pe rezervor de 200 l — blocul compresor și echipamentul electric sunt montate pe o ramă comună cu rezervorul de aer
• Carcasa fonoabsorbantă reduce nivelul de zgomot la exploatarea în interior
• Racord de ieșire cu filet interior 1/2″ — dimensiune de racordare standard pentru compresoare din această clasă de debit
• Dimensiunile 1200×600×1200 mm și masa de 160 kg corespund clasei de instalații staționare compacte

4. Recomandări de montaj

• Racordare — rețea trifazată 380 V; secțiunea cablului și protecția electrică se aleg în funcție de puterea motorului de 5,5 kW, conform cerințelor tabloului electric.
• Montați compresorul pe o suprafață orizontală plană, ținând cont de masa de 160 kg și de dimensiunile 1200×600×1200 mm.
• Asigurați în jurul carcasei un spațiu liber pentru ventilație și mentenanță (acces la filtre, la tabloul electric cu invertor, la punctele de service ale blocului cu șurub).
• Filetul de la racordul de ieșire este 1/2″ interior (BSP F). Alegeți etanșarea în funcție de tipul filetului (vezi regulile generale de etanșare BSPP/BSPT din secțiunea de montaj pentru armături) — confirmați cu managerul tipul exact de filet (cilindric G sau conic R), întrucât în datele inițiale este indicat doar „1/2 mamă”, fără precizarea tipului.
• Acționarea directă pe magneți permanenți nu tolerează suprasarcini prelungite de cuplu — nu se recomandă funcționarea compresorului cu un consum constant peste debitul nominal de 800 l/min.
• Rezervorul de 200 l trebuie exploatat conform normelor locale privind recipientele sub presiune — confirmați necesitatea înregistrării/verificării cu managerul, în funcție de reglementările aplicabile.

5. Analogi și comparație

⚠️ Codurile exacte de referință încrucișată și echivalentele altor branduri pentru modelul ASC7-10-200 nu au fost găsite și confirmate — brandul SIGNAIR nu se numără printre mărcile larg reprezentate în sursele publice. Evităm formularea abstractă „există echivalente”. Dacă aveți nevoie de un echivalent după parametri (800 l/min, 10 bar, rezervor 200 l), trimiteți o solicitare separată — vom găsi o soluție potrivită printre mărcile disponibile la Acvatron (Remeza AirCast, Comprag ș.a.).

6. Greșeli frecvente

• Racordarea la o rețea monofazată — compresorul este proiectat pentru alimentare trifazată 380 V; o încercare de racordare la 220 V va duce la nefuncționare sau la deteriorarea electronicii invertorului.
• Ignorarea programului de mentenanță pentru blocul cu șurub — compresoarele cu șurub necesită înlocuirea periodică a uleiului și a filtrelor de ulei/aer în funcție de orele de funcționare, programul diferă de cel al mașinilor cu piston.
• Spațiu insuficient pentru ventilația carcasei — dacă compresorul este montat fără a ține cont de spațiul necesar pentru răcire, acest lucru poate duce la supraîncălzirea blocului și la declanșarea protecției invertorului.
• Ignorarea tipului de filet al racordului de ieșire la alegerea fitingurilor — confirmați cu managerul dacă filetul de 1/2″ de la livrarea concretă este cilindric (G) sau conic (R/NPT), înainte de achiziția racordurilor.
• Omiterea verificării normelor pentru recipiente sub presiune — rezervorul de 200 l poate intra sub incidența cerințelor de înregistrare/verificare, în funcție de legislația locală.

7. Domeniu de aplicare

• Producții mici și ateliere unde este importantă reducerea nivelului de zgomot
• Centre de service și întreprinderi cu restricții privind zgomotul în zona de lucru
• Situații unde este necesară o instalație staționară compactă pe rezervor de 200 litri, cu debit de 800 l/min la 10 bar

8. Opinia expertului

«Combinația «bloc cu șurub + acționare directă pe magneți permanenți + invertor» este astăzi una dintre cele mai eficiente energetic variante de pe piața compresoarelor compacte: nu există pierderi prin curea, iar invertorul elimină consumul suplimentar de energie la mers în gol și la sarcină variabilă. Pentru un spațiu cu restricții de zgomot și un debit de aproximativ 800 l/min la 10 bar, o astfel de instalație pe rezervor de 200 litri este o alegere rezonabilă. Singurul lucru de care trebuie să țineți cont este că motoarele PM cu acționare directă tolerează mai puțin suprasarcinile prelungite de cuplu decât schemele asincrone clasice, așa că nu este indicat să forțați constant compresorul peste debitul nominal. Și confirmați neapărat tipul de filet de la racordul de ieșire (cilindric sau conic) înainte de achiziția racordurilor — «1/2 mamă» fără precizarea tipului de filet nu este suficient pentru alegerea fitingului.»

Vitali Boluchevski, Inginer șef, Acvatron SRL, 18 ani de experiență

9. Întrebări frecvente (FAQ)

❓ Ce tip de bloc compresor are ASC7-10-200? Cu șurub, cu acționare directă pe magneți permanenți (fără transmisie prin curea) și reglare prin invertor.

❓ La ce tensiune funcționează compresorul? 380 V, alimentare trifazată. Compresorul nu este destinat racordării la o rețea monofazată de 220 V.

❓ La ce servesc invertorul și acționarea directă pe magneți? Invertorul reglează lin turația motorului în funcție de consumul curent de aer, reducând consumul de energie electrică la mers în gol și la sarcină variabilă. Acționarea directă pe magneți permanenți elimină pierderile de energie prin transmisia cu curea și reduce numărul de componente care necesită mentenanță, comparativ cu acționarea prin curea.

❓ Ce filet are racordul de ieșire? Filet interior 1/2″ („mamă”). Tipul exact de filet (cilindric G sau conic R/NPT) se confirmă cu managerul înainte de alegerea fitingurilor.

❓ La ce presiune este declarat debitul de 800 l/min? La presiunea de lucru de 10 bar — care, pentru acest model, coincide și cu presiunea maximă a compresorului.
