Ce este cilindrul SDA-32×100-S-B

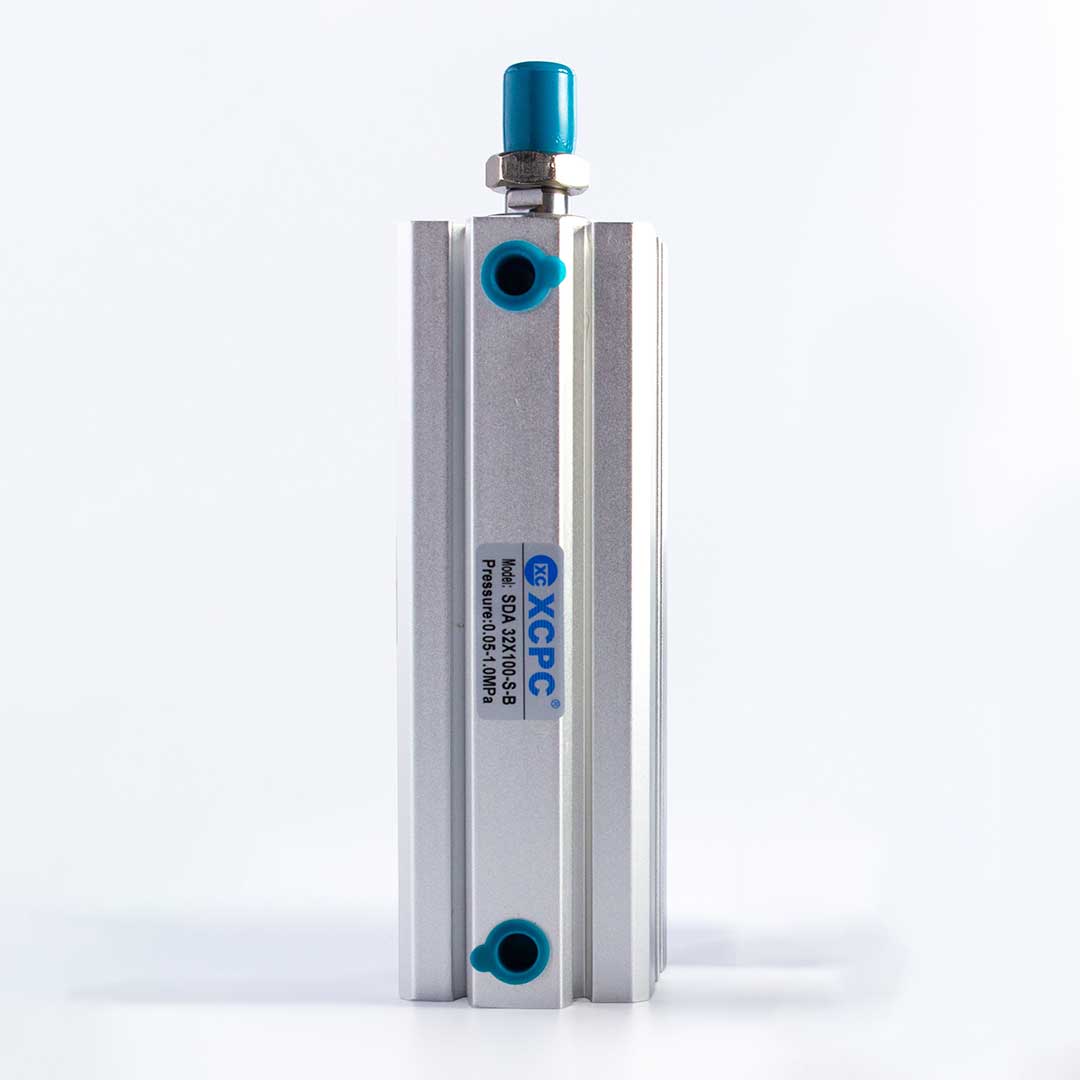

XCPC SDA-32×100-S-B — cilindru pneumatic compact din seria SDA a producătorului XCPC (Xing Chang Pneumatic Components, China, ISO 9001, CE). Seria SDA respectă standardul ISO 21287 — standardul internațional pentru cilindri pneumatici compacți cu acțiune dublă, care garantează interschimbabilitatea dimensională cu produsele Festo, SMC, Camozzi, Parker și alți producători de top.
Decodificarea codului SDA-32×100-S-B:
- SDA — serie: cilindru compact cu acțiune dublă ISO 21287;
- 32 — diametrul pistonului, mm;
- 100 — cursa, mm;
- S — piston magnetic (pentru senzori de poziție);
- B — filet exterior pe tijă (M10×1.25); varianta fără -B = filet interior.
Specificații tehnice
| Parametru | Valoare |
|---|---|
| Cod produs | SDA-32×100-S-B (XCPC) |
| Standard | ISO 21287 |
| Tip acțiune | Dublă acțiune (double-acting) |
| Diametrul pistonului | Ø 32 mm |
| Cursa | 100 mm |
| Filet tijă | M10×1.25 exterior (-B) |
| Port de aer | G 1/8″ |
| Presiune de lucru | 1 – 10 bar |
| Forță directă la 6 bar | ≈ 483 N |
| Viteză cursă | 50 – 800 mm/s |
| Piston magnetic | Da (S) — pentru senzori de poziție |
| Material corp | Aluminiu anodizat |
| Mediu de lucru | Aer comprimat filtrat (ISO 8573-1 cl. 7:4:4) |
| Temperatură de lucru | −10 °C … +70 °C |
| Certificate | CE, ISO 9001 |
💡 Sfatul expertului: pistonul magnetic (S) permite utilizarea senzorilor de proximitate (inductivi sau cu efect Hall) pentru detectarea pozițiilor de capăt de cursă fără contact mecanic. Asigurați-vă că senzorii utilizați sunt compatibili cu diametrul Ø32 mm al cilindrului — indicat pe corpul senzorului. Viteza de montaj a senzorului în canalul T al corpului cilindrului: 2–3 minute fără scule speciale.
Analogi direcți după brand
| Brand | Cod analog | Standard | Ø mm | Cursă mm | Observație |
|---|---|---|---|---|---|
| XCPC (original) | SDA-32×100-S-B | ISO 21287 | 32 | 100 | Preț optim, CE |
| Festo | ADVU-32-100-APA-SA | ISO 21287 | 32 | 100 | Înlocuire directă |
| SMC | ECDQ2B32-100D | ISO 21287 | 32 | 100 | Înlocuire directă |
| Camozzi | 32M2A032A100 | ISO 21287 | 32 | 100 | Înlocuire directă |
| Parker | P1D-S032MS-0100 | ISO 21287 | 32 | 100 | Înlocuire directă |
⚠️ Important la înlocuire: conformitatea ISO 21287 garantează interschimbabilitatea dimensională completă — aceleași dimensiuni de gabarit, același pas al filetului tijei, aceeași poziție a porturilor de aer. Înlocuirea nu necesită modificarea sistemului de fixare sau a conexiunilor pneumatice.
Domenii de aplicare
Automatizare industrială
- Acționarea cleștilor și dispozitivelor de prindere pe liniile de asamblare
- Sisteme de alimentare cu piese — împingere, reținere, deviere
- Acționarea clapetelor și vanelor în instalații pneumatice
Prelucrarea lemnului și metalelor
- Acționarea dispozitivelor de fixare a pieselor pe mașinile de prelucrare
- Sisteme de presare compacte la presele și ștanțele mici
Ambalare și logistică
- Acționarea ghidajelor și opritoarelor pe benzile transportoare
- Sisteme de ștanțare și marcare a ambalajelor
Înlocuire și modernizare
- Înlocuirea cilindrilor Festo ADVU sau SMC ECDQ2B uzați fără modificarea instalației
- Reducerea costurilor de întreținere prin utilizarea analogului XCPC la prețul optim
De ce Acvatron SRL
Stoc local în Chișinău
Cilindrii XCPC seria SDA în dimensiunile populare sunt permanent în stoc la acvatron.md. Ridicare în ziua achitării — fără așteptarea livrărilor internaționale care durează 2–4 săptămâni.
Selecție tehnică gratuită
Nu știți codul exact al cilindrului Festo sau SMC pe care îl înlocuiți? Comunicați dimensiunile (diametru, cursă, tip tijă) sau codul de pe eticheta cilindrului vechi — inginerul Acvatron SRL selectează analogul XCPC în câteva minute.
Compatibilitate ISO 21287 confirmată
Toți cilindrii XCPC SDA sunt testați pentru conformitate dimensională cu ISO 21287. Interschimbabilitate garantată cu Festo, SMC, Camozzi — fără modificări ale instalației.
Sortiment complet XCPC
Acvatron SRL furnizează întreaga linie XCPC: cilindri SDA (compact ISO 21287), DNC (ISO 15552), MA (VDMA), distribuitoare, filtre-regulatoare-lubrifiatoare, senzori de proximitate pentru cilindri. Echiparea întregului sistem pneumatic dintr-o singură sursă.
Documente pentru persoane juridice
Factură și contract. Certificate CE și ISO 9001 disponibile la cerere.
Opinia expertului
«Cilindrul compact ISO 21287 este cea mai solicitată categorie din pneumatică industrială — aproape orice linie de asamblare are zeci de astfel de cilindri. Avantajul XCPC față de Festo sau SMC nu este doar prețul — este disponibilitatea în stoc local. Când un cilindru cedează pe linia de producție, contează dacă îl ai în 30 de minute sau în 3 săptămâni. Conformitatea ISO 21287 înseamnă că înlocuirea durează 15 minute fără nicio modificare a instalației.»
Vitali Bolucevschi, inginer șef Acvatron SRL, 15 ani în domeniu
FAQ
❓ Ce înseamnă sufixul -S în codul SDA-32×100-S-B?
Sufixul -S indică prezența unui magnet permanent în piston. Acesta permite detectarea pozițiilor de capăt de cursă (extins/retras) cu ajutorul senzorilor de proximitate montați în canalul T al corpului cilindrului. Fără -S: cilindru fără magnet, nu permite detectarea poziției. Dacă sistemul dumneavoastră are senzori de poziție — asigurați-vă că selectați versiunea cu -S.
❓ Ce înseamnă sufixul -B și care este diferența față de versiunea fără -B?
Sufixul -B indică filet exterior pe tijă (M10×1.25 pentru Ø32 mm). Versiunea fără -B are filet interior pe tijă. Alegerea depinde de tipul de articulație sau de fixarea sarcinii: filetul exterior (bulon) se folosește cu piuliță, cel interior — cu șurub. Verificați tipul de conexiune al sarcinii înainte de comandă.
❓ Este cilindrul XCPC SDA-32×100 compatibil cu senzorii Festo sau SMC existenți?
Da. Cilindrul XCPC SDA conform ISO 21287 are același canal T de montaj al senzorilor ca și cilindrii Festo ADVU și SMC ECDQ2B. Senzorii magnetici standard de tip CS1-J (SMC), SMEO (Festo) sau echivalenți se montează direct în canalul T al cilindrului XCPC fără adaptoare.
