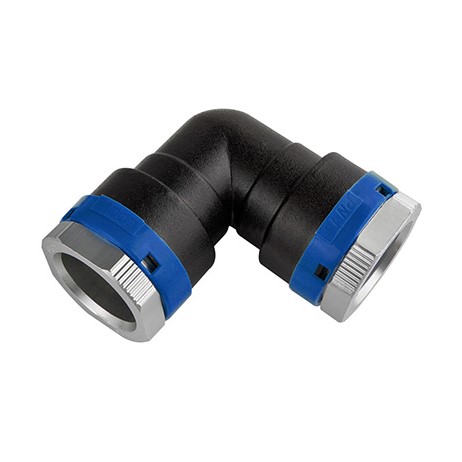

Угол 90° EQOair 20
Фитинг «Угол 90° EQOair 20» (также называемый угловым соединением 90° или отводом) предназначен для изменения направления алюминиевого трубопровода диаметром 20 мм под прямым углом в системах сжатого воздуха.
- Диаметр: 20 мм (D20) для всех двух соединений.
- Материал: Корпуса фитингов изготовлены из алюминиевого сплава и проходят катафорезную обработку поверхности.
- Рабочее давление: Максимальное давление составляет 16 бар.
- Цветовая идентификация: Голубые идентификационные кольца (RAL 5012).
- Материалы:
- Корпус фитинга: Высокопрочный алюминиевый сплав EN AW 6061 T6 / ENAB 42000.
- Зажимное кольцо: Нержавеющая сталь AISI 304.
- Уплотнения (O-Ring): Материал NBR 65/75 S.A..
- Гайки: Анодированный алюминий.
-
Параметр Значение Номинальный диаметр 20 мм Тип соединения Обжимной / механический Рабочее давление до 16 бар Испытательное давление до 24 бар Материал корпуса Алюминиевый сплав Уплотнение NBR (маслостойкая резина) Температура эксплуатации −20°C … +100°C Применение Сжатый воздух, азот, вода
Преимущества и сильные стороны
1. Быстрый монтаж без сварки
Муфта устанавливается с использованием стандартного инструмента, что сокращает время сборки магистрали и снижает простой производства.
2. Герметичность соединения
Уплотнительные кольца NBR обеспечивают надежную защиту от утечек даже при вибрационных нагрузках.
3. Устойчивость к коррозии
Алюминиевый корпус не подвержен ржавчине и сохраняет эксплуатационные свойства в промышленных условиях.
4. Повторная разборка
Соединение допускает демонтаж и повторную установку без потери герметичности.
5. Совместимость с модульными системами
Муфта 20 применяется в алюминиевых пневмосистемах распределения сжатого воздуха.
Соответствие стандартам и сертификация
Оборудование соответствует международным требованиям промышленной безопасности:
-
ISO 9001:2008 (SGS Certification) — система менеджмента качества;
-
PED 2014/68/EU — директива по оборудованию под давлением;
-
ASME B31.3 / B31.9 — стандарты трубопроводных систем;
-
EN 755-2:2008 — стандарт алюминиевых профилей;
-
EN 13501-1 (класс пожаростойкости B s1 d0).
Мнение эксперта: Болучевский Виталий
Ведущий инженер по монтажу пневматических магистралей:
«В пневмосистемах герметичность соединений критична. Муфта диаметра 20 мм применяется для распределительных веток и рабочих постов. Качественные фитинги позволяют снизить утечки воздуха — а значит уменьшить нагрузку на компрессор и снизить энергозатраты.»
|
Внешний диаметр (D), мм
|
Толщина стенки (S), мм
|
|---|---|
|
D20
|
1,0
|
|
D25
|
1,1
|
|
D32
|
1,2
|
|
D40
|
1,3
|
|
D50
|
1,4
|
|
D63
|
1,8
|
|
D75
|
2,0
|
|
D90
|
2,0 – 2,1
|
|
D110
|
2,5 – 3,0
|
|
D140
|
2,8 – 3,8
|
|
D160
|
3,5 – 4,3
|
|
D200
|
4,0
|
|
D250
|
5,0
|
FAQ
❓ Можно ли использовать муфту 20 для воды?
Да, при соблюдении допустимых параметров давления и температуры.
❓ Требуется ли специальный инструмент?
Нет, достаточно стандартного монтажного инструмента для обжимных соединений.
❓ Можно ли использовать муфту повторно?
Да, при условии сохранности уплотнительных элементов.
Катафорезная обработка поверхности: Технология, преимущества и применение
В современной промышленности защита металла от коррозии — это не просто вопрос эстетики, а залог долговечности и безопасности изделий. Одним из самых эффективных и технологичных методов на сегодняшний день является катафорезная обработка (катафорез).
В этой статье мы разберем, что такое катафорезный грунт, как проходит процесс нанесения и почему ведущие автоконцерны мира выбирают именно этот метод.
Что такое катафорезная обработка?
Катафорез (КЧП — катафорезное черное покрытие) — это сложный электрохимический процесс осаждения лакокрасочного материала на поверхность детали под воздействием электрического тока.
В отличие от обычной покраски распылением, деталь полностью погружается в ванну с электролитом. Под воздействием тока частицы краски притягиваются к металлу, образуя плотное, равномерное и невероятно прочное соединение.
Как это работает: основные этапы
-
Подготовка поверхности: Обезжиривание и промывка. Это критический этап, от которого зависит адгезия.
-
Фосфатирование: Нанесение слоя фосфатов для улучшения коррозийной стойкости.
-
Погружение в ванну (Электроосаждение): Деталь служит катодом (отрицательно заряженным электродом), а частицы краски в растворе — положительно заряженными ионами.
-
Промывка: Удаление излишков краски в каскадных ваннах.
-
Полимеризация (Сушка): Запекание детали в печи при температуре 180°C — 200°C. В этот момент слой «спекается», превращаясь в сверхпрочную защитную пленку.
Компания ACVATRON специализируется на поставке высококачественных сменных фильтров и запасных частей для промышленного оборудования. Мы понимаем, что стабильная работа вашего предприятия зависит от чистоты воздуха, масла и топлива, поэтому предлагаем решения под любой бюджет и технические задачи.
Наш ассортимент: От мировых брендов до проверенных аналогов
Мы обеспечиваем комплексный подход к обслуживанию вашей техники, предлагая два варианта комплектующих:
1. Оригинальные запчасти и расходники Для тех, кто предпочитает строгое соблюдение регламентов заводов-изготовителей, мы поставляем оригинальные фильтры от лидеров рынка:
-
Компрессорные бренды: Remeza, Airpol, Mattei, Dalgakiran, Fiac.
-
Специализированные бренды фильтрации: TG-filter, Noitech, Donaldson.
2. Качественные альтернативы (Китай) Мы также предлагаем широкий выбор взаимозаменяемых фильтров производства проверенных заводов Китая. Это отличное решение для оптимизации затрат без критической потери производительности.
-
Экономия: Существенное снижение эксплуатационных расходов.
-
Наличие: Быстрая поставка популярных позиций.
-
Совместимость: Полное соответствие техническим параметрам оригиналов.
Почему выбирают ACVATRON?
-
Гибкость: Вы сами выбираете между «премиум» оригиналом и «прагматичным» аналогом.
-
Экспертиза: Помогаем точно подобрать фильтр по кросс-номерам или характеристикам оборудования.
-
Надежность: Работаем только с теми китайскими производствами, чья продукция прошла проверку временем.
Ваш компрессор заслуживает чистого дыхания. Будь то оригинальный Donaldson или качественный заводской аналог — с ACVATRON ваша техника в надежных руках.
