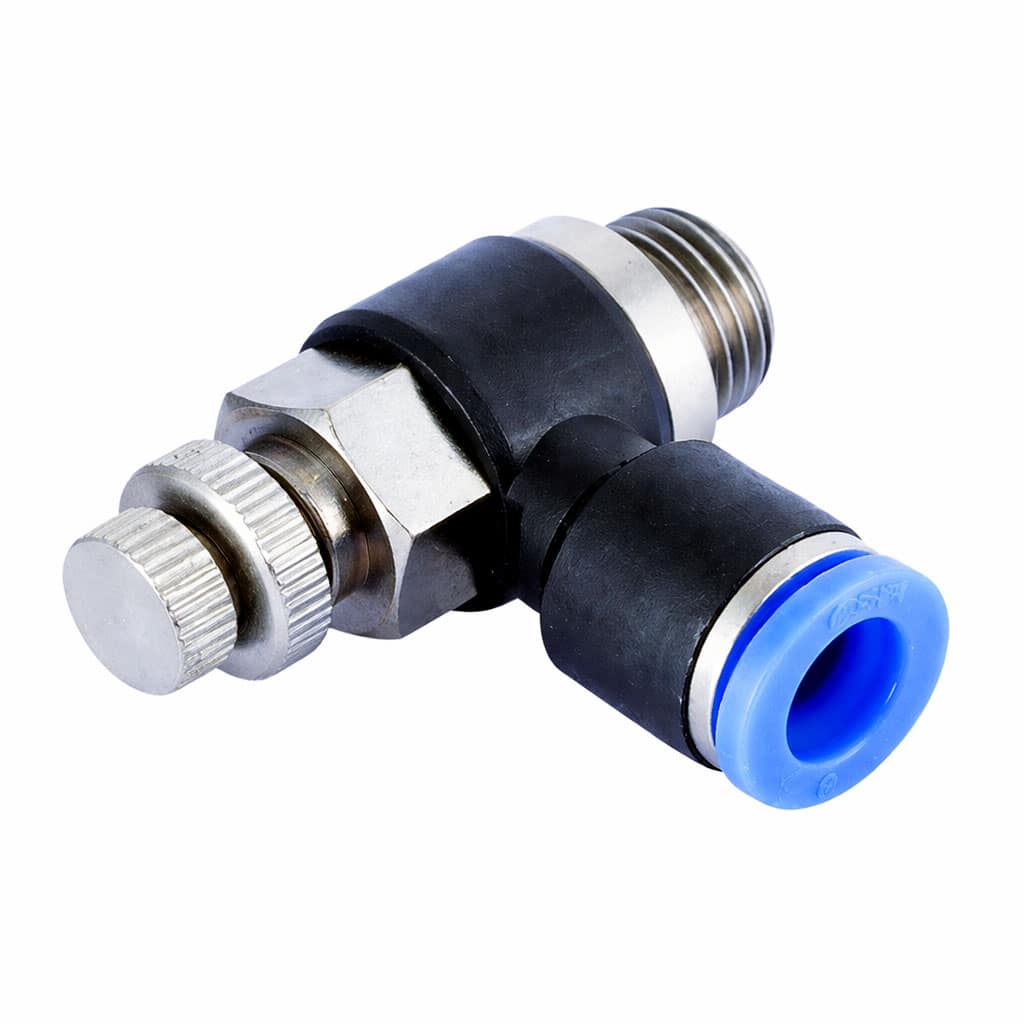

SC 08-02
5
People watching this product now!
Описание
Технические характеристики SC 08-02
Ниже приведены ключевые параметры модели:
|
Параметр
|
Значение
|
|---|---|
|
Внешний диаметр трубки (ØD)
|
8 мм
|
|
Размер резьбы (T)
|
1/4″ PT (коническая BSPT)
|
|
Рабочая среда
|
Сжатый воздух
|
|
Рабочее давление
|
0 – 150 PSI (0 – 9.9 кгс/см²)
|
|
Отрицательное давление (вакуум)
|
До -29.5 дюймов рт. ст. (-750 мм рт. ст.)
|
|
Температурный диапазон
|
От 0°C до +60°C (32–140°F)
|
|
Материал корпуса
|
Никелированная латунь
|
|
Материал цанги (втулки)
|
Полиоксиметилен (POM)
|
|
Габариты (E / L MAX)
|
37.5 мм / 48.5 мм
|
Сферы применения
Модель SC 08-02 является индустриальным стандартом и незаменима в следующих отраслях:
- Автоматизированные производственные линии: Регулировка скорости хода исполнительных механизмов.
- Упаковочное оборудование: Синхронизация работы пневматических захватов и толкателей.
- Автомобилестроение: В составе пневмосистем сборочных стендов и покрасочных камер.
- Робототехника: Для плавного позиционирования манипуляторов в системах pick-and-place.
«На моем опыте, использование дросселей SHPI серии SC существенно снижает риск „скачков“ поршня пневмоцилиндра на малых скоростях. Особое внимание советую уделить цветовой кодировке: синяя втулка (Meter-out) — это золотой стандарт для регулировки на выходе из цилиндра, обеспечивающий максимальную плавность хода. Благодаря никелированной латуни, эти фитинги отлично противостоят коррозии во влажной среде компрессорного конденсата».
Соответствие стандартам
Компания SHPI имеет многолетнюю историю производства и аккредитована в соответствии с международными промышленными стандартами качества. Каждое изделие проходит строгий контроль на соответствие заявленным параметрам давления и герметичности.
Подбор фитинга для пневмоцилиндра — это критически важный этап, от которого зависит не только герметичность системы, но и плавность хода, скорость работы и долговечность оборудования. Основываясь на технических каталогах SHPI, алгоритм подбора включает следующие шаги:
1. Определение типа и размера резьбы порта цилиндра
Первым делом необходимо узнать размер отверстия (порта) в крышке пневмоцилиндра.
- Для малых цилиндров: Чаще всего используется метрическая резьба M5 (например, фитинги серий PC 06-M5 или SC 04-M3).
- Для средних и крупных цилиндров: Применяется трубная коническая резьба PT (BSPT) или цилиндрическая G (BSPP) размером 1/8″, 1/4″, 3/8″ или 1/2″.
- Важное преимущество: Конические резьбы SHPI поставляются с предварительно нанесенным тефлоновым покрытием, что избавляет от необходимости использовать ФУМ-ленту и обеспечивает мгновенную герметичность.
2. Выбор функционала: Стандартный фитинг или Дроссель?
- Если регулировка скорости не требуется: Используются стандартные фитинги One-Touch. Прямые (PC) подходят для открытых пространств, а угловые (PL) позволяют компактно уложить трубку вдоль корпуса цилиндра.
- Если нужно управлять скоростью штока: Необходимо устанавливать контроллеры скорости (пневмодроссели) серии SC. Они позволяют прецизионно настраивать расход воздуха.
3. Выбор типа регулировки (для дросселей SC)
Это один из самых важных технических моментов при работе с цилиндрами:
- Meter-out (Синяя цанга): Регулирует воздух на выходе из цилиндра. Это рекомендуемый стандарт для большинства задач, так как создаваемое противодавление («воздушная подушка») обеспечивает стабильное и плавное движение штока.
- Meter-in (Красная цанга): Регулирует входящий поток. Используется реже, например, для цилиндров одностороннего действия или специальных схем управления.
4. Подбор под внешний диаметр трубки
Необходимо соотнести фитинг с диаметром используемой пневмолинии. Самые распространенные промышленные стандарты: 4, 6, 8, 10 и 12 мм.
- Цанговый механизм One-Touch позволяет мгновенно закрепить трубку одним нажатием, обеспечивая надежный захват без повреждения её поверхности.
5. Учет условий эксплуатации и материала трубки
- Материал трубки: Фитинги One-Touch идеально совместимы с трубками из полиуретана (PU) для гибких соединений или нейлона (PA6/PA12) для систем с повышенным давлением и жесткостью.
- Монтажное пространство: Если места крайне мало, следует выбирать компактную серию (Compact One-Touch), которая имеет уменьшенные габариты при тех же характеристиках.
- Вращение: Угловые модели дросселей и фитингов SHPI имеют поворотную конструкцию (swivel), что позволяет ориентировать отвод трубки на 360° даже после того, как резьбовая часть уже затянута в порту цилиндра.
Краткий чек-лист для заказа:
- Размер порта цилиндра (например, 1/4″).
- Нужен ли контроль скорости (если да — серия SC, если нет — серии PC/PL).
- Диаметр трубки (например, 8 мм).
- Тип управления (для цилиндров всегда лучше брать Meter-out, синий).
FAQ: Часто задаваемые вопросы
1. Нужны ли дополнительные уплотнители для монтажа SC 08-02? Нет, резьба 1/4″ уже оснащена заводским тефлоновым покрытием, обеспечивающим герметичность «из коробки».
2. Можно ли использовать данный дроссель в вакуумных магистралях? Да, модель официально поддерживает работу с отрицательным давлением до -750 мм рт. ст..
3. С какими типами трубок совместим фитинг? Дроссель идеально работает с полиуретановыми (PU) и нейлоновыми (Nylon) трубками внешним диаметром 8 мм.
Характеристики контроллеров скорости серии SC
|
Модель (MODEL)
|
ØD (мм)
|
T (Резьба)
|
E
|
L MAX
|
A
|
H (Hex)
|
|---|---|---|---|---|---|---|
|
SC 04-M3
|
4
|
M3xP0.5
|
24.5
|
38.5
|
3.5
|
8
|
|
SC 04-M5
|
4
|
M5xP0.8
|
24.5
|
37
|
3.5
|
8
|
|
SC 04-M6
|
4
|
M6xP1.0
|
24.5
|
39.8
|
4.8
|
8
|
|
SC 04-01
|
4
|
PT 1/8
|
29.5
|
41
|
7.5
|
12
|
|
SC 04-02
|
4
|
PT 1/4
|
33
|
48.5
|
11.4
|
14
|
|
SC 06-M5
|
6
|
M5xP0.8
|
26.5
|
38.5
|
3.5
|
8
|
|
SC 06-M6
|
6
|
M6xP1.0
|
26.5
|
39.8
|
4.8
|
8
|
|
SC 06-01
|
6
|
PT 1/8
|
30
|
41
|
7.5
|
12
|
|
SC 06-02
|
6
|
PT 1/4
|
34
|
48.5
|
11.4
|
14
|
|
SC 06-03
|
6
|
PT 3/8
|
37.5
|
54
|
12.8
|
19
|
|
SC 06-04
|
6
|
PT 1/2
|
45.5
|
60
|
15.5
|
24
|
|
SC 08-01
|
8
|
PT 1/8
|
31.5
|
41
|
7.5
|
12
|
|
SC 08-02
|
8
|
PT 1/4
|
37.5
|
48.5
|
11.4
|
14
|
|
SC 08-03
|
8
|
PT 3/8
|
40
|
54
|
12.8
|
19
|
|
SC 08-04
|
8
|
PT 1/2
|
46
|
60.5
|
15.5
|
24
|
|
SC 10-01
|
10
|
PT 1/8
|
37
|
41
|
7.5
|
12
|
|
SC 10-02
|
10
|
PT 1/4
|
41
|
48.5
|
11.4
|
14
|
|
SC 10-03
|
10
|
PT 3/8
|
44
|
54
|
12.8
|
19
|
|
SC 10-04
|
10
|
PT 1/2
|
49.5
|
61.5
|
15.5
|
24
|
|
SC 12-02
|
12
|
PT 1/4
|
42.5
|
48.5
|
11.4
|
14
|
|
SC 12-03
|
12
|
PT 3/8
|
46
|
54
|
12.8
|
19
|
|
SC 12-04
|
12
|
PT 1/2
|
50
|
60
|
15.5
|
24
|
Данные фитинги предназначены для работы с воздухом под давлением от 0 до 150 PSI и имеют возможность вращения корпуса на 360° для удобства подведения трубки.
