Муфта-переходник с внутренней резьбой EQOair 20

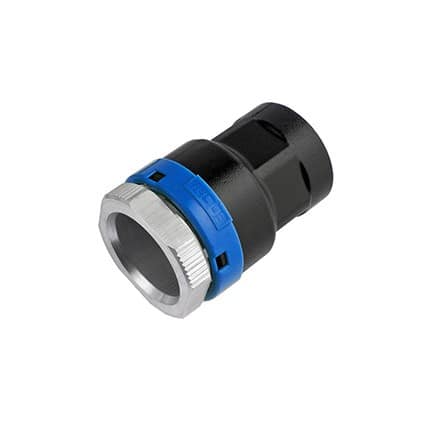

Муфта-переходник с внутренней резьбой EQOair 20 (артикул 82.010.020) — это муфта-переходник с внутренней резьбой (Female Adaptor), предназначенная для соединения алюминиевой трубы диаметром 20 мм с резьбовым компонентом размером 1/2″
- Диаметр и резьба: 20 мм x 1/2″ (внутренняя резьба).
- Рабочее давление: до 16 бар.
- Рекомендуемый момент затяжки: для соединений диаметром 20 мм (гайка) составляет 2,5 Н·м.
- Цветовая кодировка: Идентификационное кольцо голубого цвета (стандарт для сжатого воздуха).
- Линейка: EQOair (стандартная серия для воздуха).
- Рабочее давление: Максимальное давление в системе составляет 16 бар.
- Цветовая маркировка: RAL 5012 (голубой цвет идентификационных колец).
- Материалы:
- Корпус: Высокопрочный алюминиевый сплав (EN AW 6061 T6 / ENAB 42000).
- Зажимное кольцо: Нержавеющая сталь AISI 304.
- Гайки: Анодированный алюминий (толщина слоя не менее 13 мкм).
-
Параметр Значение Номинальный диаметр 20 мм Тип соединения Обжимной / механический Рабочее давление до 16 бар Испытательное давление до 24 бар Материал корпуса Алюминиевый сплав Уплотнение NBR (маслостойкая резина) Температура эксплуатации −20°C … +100°C Применение Сжатый воздух, азот, вода
Преимущества и сильные стороны
1. Быстрый монтаж без сварки
Муфта устанавливается с использованием стандартного инструмента, что сокращает время сборки магистрали и снижает простой производства.
2. Герметичность соединения
Уплотнительные кольца NBR обеспечивают надежную защиту от утечек даже при вибрационных нагрузках.
3. Устойчивость к коррозии
Алюминиевый корпус не подвержен ржавчине и сохраняет эксплуатационные свойства в промышленных условиях.
4. Повторная разборка
Соединение допускает демонтаж и повторную установку без потери герметичности.
5. Совместимость с модульными системами
Муфта 20 применяется в алюминиевых пневмосистемах распределения сжатого воздуха.
Соответствие стандартам и сертификация
Оборудование соответствует международным требованиям промышленной безопасности:
-
ISO 9001:2008 (SGS Certification) — система менеджмента качества;
-
PED 2014/68/EU — директива по оборудованию под давлением;
-
ASME B31.3 / B31.9 — стандарты трубопроводных систем;
-
EN 755-2:2008 — стандарт алюминиевых профилей;
-
EN 13501-1 (класс пожаростойкости B s1 d0).
|
Типоразмер (Ø трубы x Резьба)
|
Артикул EQOair (Воздух)
|
Артикул EQOh2o (Вода)
|
Упаковка (A / B), шт.
|
|---|---|---|---|
|
20 x 1/2”
|
82.020.020.049
|
86.020.020.048
|
75 / 600
|
|
20 x 3/4”
|
82.020.020.069
|
86.020.020.068
|
75 / 600
|
|
25 x 3/4”
|
82.020.025.069
|
86.020.025.068
|
60 / 480
|
|
25 x 1”
|
82.020.025.089
|
86.020.025.088
|
60 / 336
|
|
32 x 1”
|
82.020.032.089
|
86.020.032.088
|
32 / 256
|
|
32 x 1.1/4”
|
82.020.032.109
|
86.020.032.108
|
32 / 256
|
|
40 x 1.1/4”
|
82.020.040.109
|
86.020.040.108
|
— / 48
|
|
40 x 1.1/2”
|
82.020.040.129
|
86.020.040.128
|
— / 48
|
FAQ
❓ Можно ли использовать муфту 20 для воды?
Да, при соблюдении допустимых параметров давления и температуры.
❓ Требуется ли специальный инструмент?
Нет, достаточно стандартного монтажного инструмента для обжимных соединений.
❓ Можно ли использовать муфту повторно?
Да, при условии сохранности уплотнительных элементов.
- Идеальная герметичность и надежность соединений: Вакуумные системы крайне чувствительны к утечкам. Запатентованная система зажима с двойным уплотнительным кольцом обеспечивает полную герметичность. Технологическая особенность фитингов заключается в том, что при воздействии давления (или разрежения) соединение затягивается еще плотнее, предотвращая потери.
- Высокая пропускная способность: В сравнении с другими системами, трубы EQOfluids имеют больший внутренний диаметр при том же внешнем размере. В сочетании с фосфатированной внутренней поверхностью, это минимизирует турбулентность и обеспечивает идеальное прохождение потока.
- Быстрый и легкий монтаж: Система Push-fit позволяет проводить монтаж в кратчайшие сроки без сварки или нарезания резьбы. Для труб диаметром до 90 мм достаточно обычного ручного инструмента, а для больших диаметров (до 160 мм) — шестигранного ключа.
- Долговечность и защита от коррозии: Трубы изготовлены из алюминиевого сплава EN AW 6060, а зажимные кольца — из нержавеющей стали AISI 304. Внешняя поверхность защищена полиэфирным порошковым покрытием. Производитель предоставляет 10-летнюю гарантию на отсутствие заводских дефектов.
- Гибкость и многоразовость: Систему можно легко демонтировать и собрать заново без повреждения компонентов. Также предусмотрена возможность быстрого создания дополнительных точек отбора в любом месте магистрали — достаточно затянуть специальную седловидную скобу и просверлить отверстие.
- Рабочее давление: до -10 мбар (глубокий вакуум).
- Диапазон диаметров: от 20 мм до 160 мм.
- Температурный режим: предел при непрерывной работе составляет от -20°C до +100°C.
- Цветовая кодировка: трубы и опознавательные кольца фитингов окрашены в серый цвет (RAL 7046), что позволяет легко идентифицировать вакуумную линию.
- Артикул: Труба диаметром 20 мм.
- Монтаж: При использовании инструментов для затягивания гайки на соединениях диаметром 20 мм рекомендуется соблюдать крутящий момент 2,5 Н·м. Это значение близко к моменту затяжки вручную до начала вращения трубы.
- Гарантия: Производитель предоставляет гарантийный сертификат на систему сроком на 10 лет.
