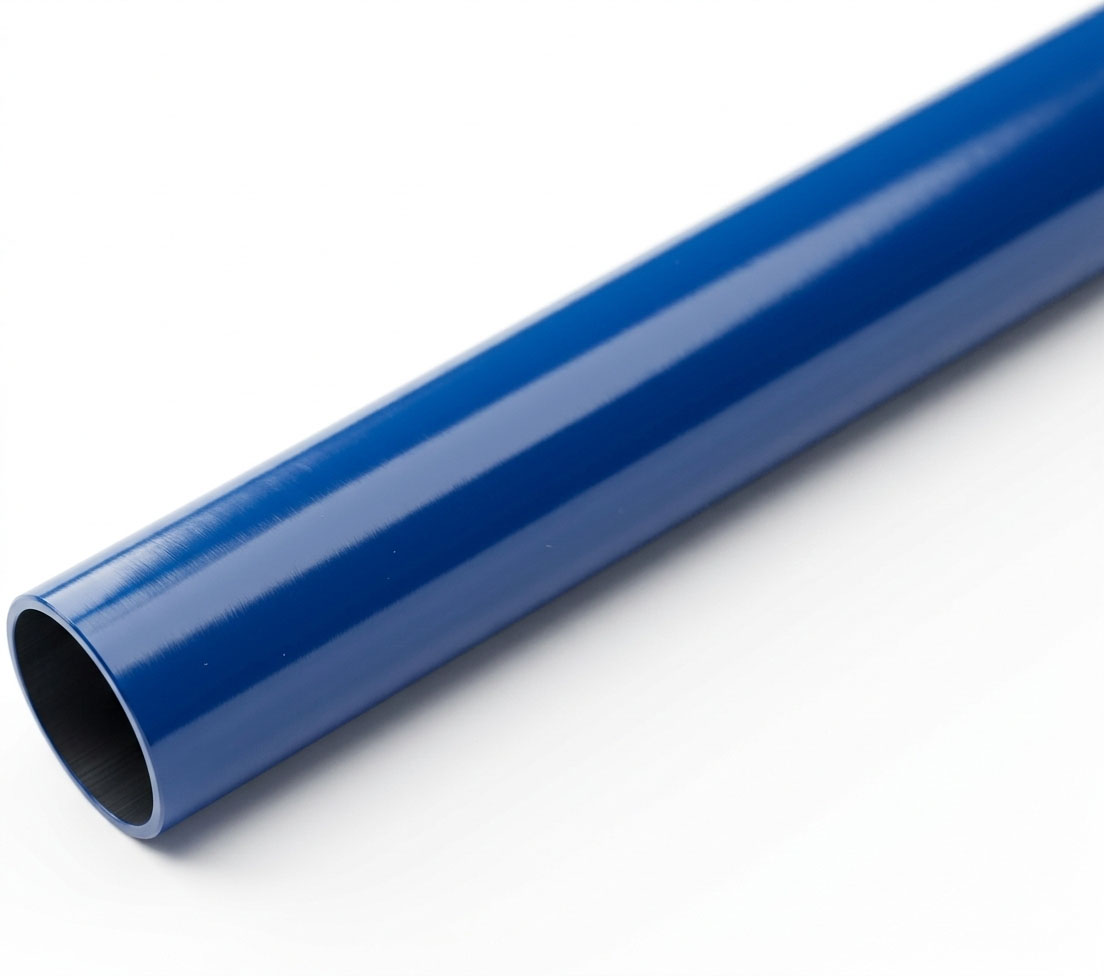

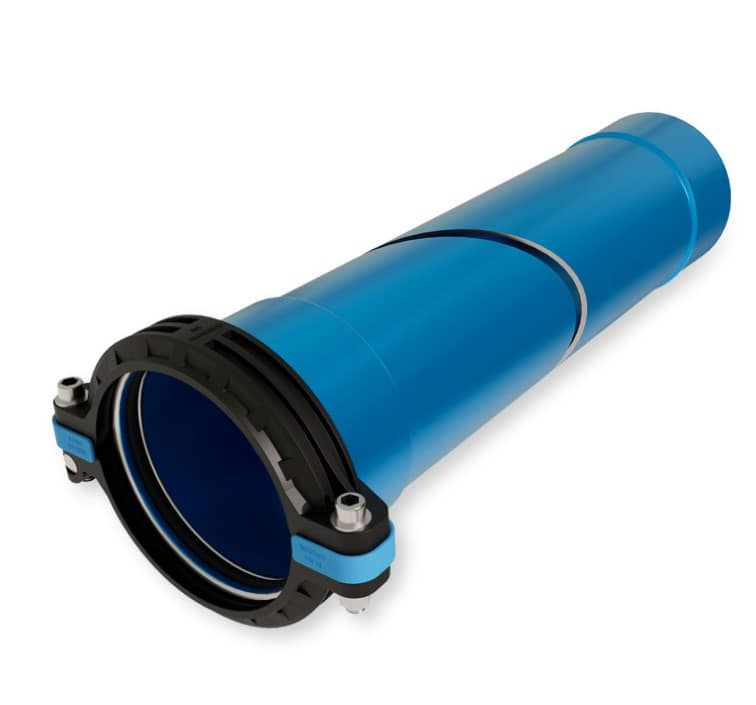

Труба EQOair 20 — алюминиевая труба для систем сжатого воздуха
Туба EQOair 20 — это алюминиевая трубная магистраль диаметром 20 мм, предназначенная для транспортировки сжатого воздуха и технических флюидов под давлением в промышленных пневмосистемах. Изделие применяется для построения энергоэффективных распределительных сетей с рабочим давлением до 16 бар и обеспечивает герметичную, коррозионностойкую и быстро монтируемую пневмолинию.
| Параметр | Значение |
|---|---|
| Тип изделия | Алюминиевая труба для пневмомагистралей |
| Серия | EQOair |
| Наружный диаметр | 20 мм |
| Рабочее давление (PN) | 16 бар |
| Давление испытаний установки | 24 бар (1 час при 20°C) |
| Давление контроля качества | до 64 бар |
| Материал трубы | Алюминиевый сплав EN AW 6060 T5 |
| Стандарт материала | EN 755-2:2008 |
| Температура эксплуатации | от −20°C до +100°C |
| Покрытие | Полиэфирное антикоррозионное |
| Длина секций | 4 м / 6 м |
| Уплотнения | NBR 65/75 S.A. |
| Резьбовые стандарты фитингов | BSPT (ISO 7-1), NPT ANSI B1.20.1 |
| Цветовое исполнение | RAL 5012 и др. |
| Гарантия производителя | 10 лет |
Преимущества и сильные стороны
1. Минимальные потери давления
Гладкая внутренняя поверхность алюминиевой трубы снижает коэффициент трения воздушного потока, что уменьшает энергопотребление компрессорного оборудования.
2. Быстрый промышленный монтаж
Система рассчитана на модульную сборку с использованием обжимных фитингов и быстросъемных соединений без сварки и нарезки резьбы.
3. Высокая коррозионная стойкость
Полиэфирное покрытие и алюминиевый сплав EN AW 6060 T5 предотвращают образование окалины и загрязнение воздуха внутри магистрали.
4. Промышленная надежность
-
испытания давления до 64 бар;
-
контроль качества производства;
-
стабильная герметичность при вибрациях.
5. Долгий срок службы
Система рассчитана на непрерывную эксплуатацию в промышленных условиях с гарантийным сроком до 10 лет.
- Материал: Труба изготовлена из алюминиевого сплава EN AW 6060 — T4 (согласно стандарту EN 573-3).
- Толщина стенки: Для диаметра D20 толщина стенки составляет 1,0 мм.
- Обработка поверхности: Снаружи труба окрашена полиэфирной смолой (толщина слоя не менее 60 мкм, сертификат Qualicoat), а внутренняя поверхность фосфатирована для защиты от коррозии.
- Огнестойкость: Продукция имеет класс огнестойкости B s1 d0 согласно стандарту EN 1350-1.
Соответствие стандартам и сертификация
Оборудование соответствует международным требованиям промышленной безопасности:
-
ISO 9001:2008 (SGS Certification) — система менеджмента качества;
-
PED 2014/68/EU — директива по оборудованию под давлением;
-
ASME B31.3 / B31.9 — стандарты трубопроводных систем;
-
EN 755-2:2008 — стандарт алюминиевых профилей;
-
EN 13501-1 (класс пожаростойкости B s1 d0).
Мнение эксперта: Болучевский Виталий, ведущий инженер по промышленным пневмосистемам
Трубы диаметра 20 мм являются базовым решением для локальных веток пневмосети. EQOair 20 выгодно отличается стабильной геометрией алюминия и точностью соединений, благодаря чему удаётся снизить утечки воздуха — ключевой фактор энергоэффективности любой компрессорной системы.
FAQ — Частые вопросы
1. Подходит ли EQOair 20 для основной магистрали?
Да, но чаще используется для распределительных линий и подключений рабочих постов. Для центральной магистрали обычно применяются диаметры 40–90 мм.
2. Требуется ли сварка при монтаже?
Нет. Система предусматривает механические соединения с фитингами, что значительно ускоряет монтаж и модернизацию сети.
3. Можно ли использовать трубу для других сред кроме воздуха?
Да. Допускается транспортировка воды, азота и некоторых технических флюидов при соблюдении химических ограничений среды.
- Азот и инертные газы: Для работы с азотом и другими инертными газами разработана серия EQOnitro.
- Вакуум: Для систем вакуума (давление до -10 мбар) используется линейка EQOvac.
Таблица технического сравнения
| Параметр | EQOair (алюминий) | Полипропилен (PP-R) |
|---|---|---|
| Рабочее давление | стабильно до 16 bar | номинально 10–16 bar (падает при нагреве) |
| Температурная стабильность | высокая | резко снижается при нагреве |
| Потери давления | минимальные | выше из-за меньшего внутреннего диаметра |
| Коррозия | отсутствует | отсутствует |
| Расширение при нагреве | минимальное | очень высокое |
| Жесткость магистрали | высокая | склонен к провисанию |
| Монтаж | механические фитинги | сварка (пайка) |
| Модификация линии | быстрая | фактически переделка |
| Утечки | минимальные | зависят от качества сварки |
| Срок службы в пневмосети | 20+ лет | сильно зависит от условий |
| Применение в промышленности | стандарт | ограничено |
1. Гидродинамика и потери давления
EQOair (алюминий)
-
гладкая внутренняя поверхность;
-
ламинарный поток;
-
меньше турбулентности;
-
компрессор работает при более низком давлении.
Алюминиевые магистрали уменьшают падение давления и повышают энергоэффективность системы .
👉 Практический эффект: экономия электроэнергии компрессора до ~5–10%.
Полипропилен
-
толстая стенка → меньше внутренний проход;
-
при одинаковом наружном диаметре пропускная способность ниже;
-
больше сопротивление потоку.
Инженерный факт: алюминий даёт больший внутренний диаметр при том же размере трубы .
2. Температурная стабильность и давление
EQOair
-
практически не деформируется;
-
давление остаётся стабильным;
-
подходит для горячего воздуха после компрессора.
Полипропилен
Главная проблема — дерейтинг давления:
-
при повышении температуры допустимое давление резко падает;
-
труба начинает «плыть»;
-
возможны провисы и напряжения в узлах.
Пластик значительно расширяется при нагреве и может деформировать магистраль .
3. Безопасность пневмосистемы
Алюминий (EQOair)
-
не становится хрупким;
-
устойчив к вибрациям;
-
соединения герметичны;
-
отсутствует риск разрушения под давлением.
Полипропилен
Для сжатого воздуха это критический момент:
-
пластик стареет от температуры и компрессорных масел;
-
при разрушении возможен разрыв с осколками;
-
поэтому многие промышленные стандарты ограничивают использование пластика в пневмосетях.
Полимерные трубы подходят в основном для низкого давления .
4. Монтаж и модернизация
EQOair
-
без сварки;
-
сборка как конструктор;
-
линия легко расширяется;
-
можно менять конфигурацию производства.
Алюминиевые системы устанавливаются быстрее и дешевле по трудозатратам .
Полипропилен
-
термосварка;
-
остановка производства при изменениях;
-
каждая модификация — фактически новый монтаж.
5. Экономика владения (ключевой момент)
| Этап | Победитель |
|---|---|
| Цена материала | Полипропилен ✅ |
| Монтаж | EQOair ✅ |
| Энергозатраты | EQOair ✅ |
| Надёжность | EQOair ✅ |
| Срок службы | EQOair ✅ |
| Общая стоимость владения | EQOair ✅ |
Хотя алюминий дороже на старте, итоговая стоимость проекта часто ниже за счёт экономии монтажа и энергии .
Когда полипропилен допустим
Использовать PP можно, если:
-
небольшая мастерская;
-
давление ≤ 6–8 bar;
-
короткие линии;
-
нет непрерывной работы;
-
нет требований к чистоте воздуха.
Когда однозначно нужен EQOair
-
промышленное производство;
-
компрессор ≥ 5–7,5 кВт;
-
кольцевая магистраль;
-
пневмоинструмент;
-
покраска;
-
автоматизация;
-
круглосуточная работа.
Мнение эксперта — Болучевский Виталий
«Полипропилен в пневматике — это компромисс ради цены.
Алюминиевая магистраль — инженерное решение. Разница становится очевидной через 1–2 года эксплуатации: стабильное давление, меньше утечек и ниже нагрузка на компрессор.»
- Труборез (Pipe Cutter): необходим для выполнения чистого и ровного среза трубы перед сборкой.
- Приспособление для обработки торцов или фаскосниматель (Chamfer Tool): используется для снятия фаски и подготовки края трубы после резки.
- Инструменты для затяжки:
- Трубопроводные системы диаметром до 90 мм можно монтировать с использованием обычного ручного инструмента.
- В каталоге производителя также предусмотрены специальные ключи для гаек (Wrench for Nuts).
- При использовании динамометрического инструмента рекомендуемое значение крутящего момента для гайки D20 составляет 2,5 Н·м.
- Это усилие сопоставимо с затягиванием вручную до того момента, когда труба начнет вращаться внутри фитинга.
- Инструменты для создания ответвлений (если требуется):
- Фреза для сверления труб (Drilling Tool) — для подготовки отверстий под седловидные отводы или блоки ответвления.
- Кондуктор или маркер (Marking Tool) — для правильной разметки трубы перед сверлением.
|

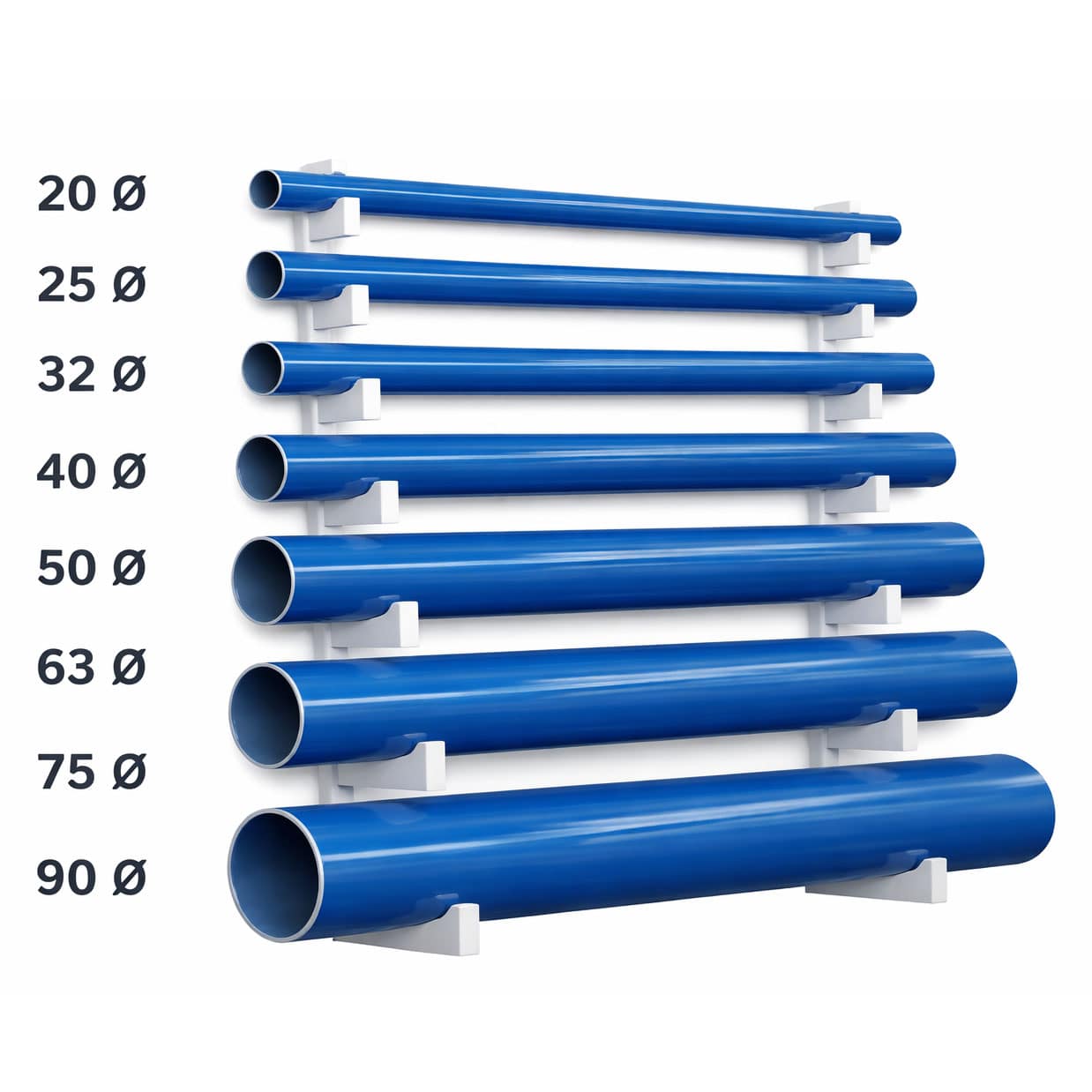

Наружный диаметр (D), мм
|
Толщина стенки (S), мм
|
Рекомендуемый момент затяжки, Н·м
|
Рабочее давление (стандарт / HP), бар
|
Доступная длина, м
|
|---|---|---|---|---|
|
D20
|
1,0
|
2,5
|
16 / 70
|
4 / 6
|
|
D25
|
1,1
|
3,0
|
16 / 70
|
4 / 6
|
|
D32
|
1,2
|
3,5
|
16 / 70
|
4 / 6
|
|
D40
|
1,3
|
4,0
|
16 / 70
|
4 / 6
|
|
D50
|
1,4
|
6,0
|
16 / 70
|
4 / 6
|
|
D63
|
1,8
|
8,0
|
16 / 70
|
4 / 6
|
|
D90
|
2,0
|
10,0
|
16 / 40*
|
6
|
|
D110
|
3,0
|
—
|
16 / 30*
|
6
|
|
D140
|
3,8
|
—
|
16 / 30*
|
6
|
|
D160
|
4,3
|
—
|
16 / 30*
|
6
|

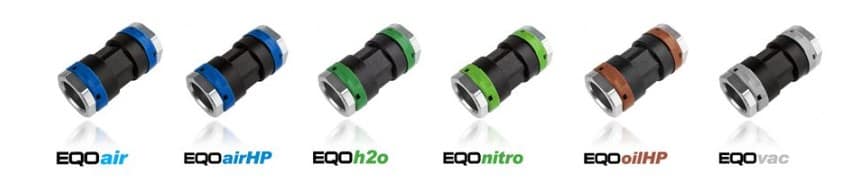

- Назначение: Транспортировка и распределение сжатого воздуха.
- Цветовая кодировка:
- EQOair (16 бар): RAL 5012 (голубой).
- EQOairHP (70 бар): RAL 5017 (синий).
- Материалы:
- Труба: Алюминиевый сплав (соответствует EN AW 6060 — T4 или аналогичным стандартам UNI/EN).
- Уплотнения: Кольца O-Ring и прокладки из материала NBR 65/75 S.A..
- Зажимное кольцо: Нержавеющая сталь AISI 304.
- Обработка поверхности:
- Внешняя: Термическая покраска полиэфирным порошком (толщина ≥ 60 мкм), сертификат Qualicoat.
- Внутренняя: Фосфатирование для защиты от коррозии.
- Безопасность и сертификация:
- Класс огнестойкости: B s1 d0 (согласно EN 1350-1).
- Соответствие стандартам: Европейская директива PED (2014/68/UE) и американские стандарты ASME B31.3 / B31.9.
- Артикул: Труба диаметром 20 мм.
- Монтаж: При использовании инструментов для затягивания гайки на соединениях диаметром 20 мм рекомендуется соблюдать крутящий момент 2,5 Н·м. Это значение близко к моменту затяжки вручную до начала вращения трубы.
- Гарантия: Производитель предоставляет гарантийный сертификат на систему сроком на 10 лет.
