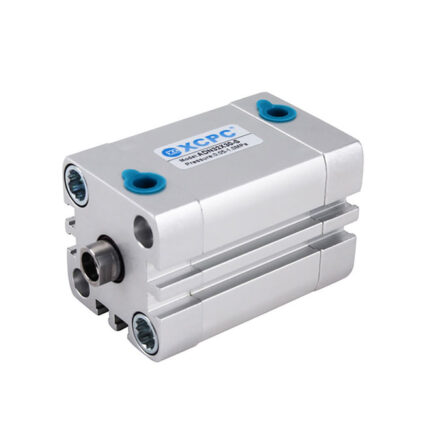

На основе технических данных из каталога XCPC, ниже представлена сводная таблица характеристик компактных пневматических цилиндров серии ADN, соответствующих международному стандарту ISO 21287.
Основные технические параметры серии ADN
|
Характеристика
|
Значение
|
|---|---|
|
Стандарт
|
ISO 21287
|
|
Диаметры цилиндра (Bore)
|
12, 16, 20, 25, 32, 40, 50, 63 мм
|
|
Тип действия
|
Двойного действия (Double Acting)
|
|
Рабочая среда
|
Воздух
|
|
Диапазон рабочего давления
|
0.1 – 1.0 МПа (1.0 – 10 кгс/см²)
|
|
Испытательное давление (Proof)
|
1.5 МПа
|
|
Рабочая температура
|
-20°C ... +70°C
|
|
Диапазон скоростей
|
30 – 500 мм/с
|
Присоединительные порты в зависимости от диаметра
Размер порта для подачи воздуха в серии ADN зависит от размера цилиндра:
|
Диаметр (мм)
|
Размер порта (Port Size)
|
|---|---|
|
12, 16, 20, 25
|
M5x0.8
|
|
32, 40, 50, 63
|
G 1/8"
|
Доступные модификации и опции
Согласно системе кодирования, серия ADN поддерживает следующие варианты исполнения:
- Тип штока: стандартный (ADN), проходной/двусторонний (ADND) и двусторонний с регулировкой хода (ADNJ).
- Магнит на поршне: индекс «S» (With Magnet) указывает на наличие магнитного кольца для работы с датчиками положения (например, серии XC-31R или XC-21R).
- Резьба штока: возможность выбора между внутренней резьбой (стандарт) и наружной резьбой (индекс «B»).
Для этой серии также доступны ремонтные комплекты уплотнений (ADN Kits) для диаметров от 12 до 63 мм.
