Автор: Болучевский Виталий · 31 марта 2026 · Категория: Компрессорное оборудование

Компрессорное оборудование — один из самых многообразных классов промышленной техники. Поршневые, винтовые, роторно-пластинчатые, спиральные, центробежные — каждый тип решает свои задачи и имеет принципиально разную конструкцию. Правильный выбор типа компрессора напрямую влияет на энергозатраты, ресурс оборудования и качество сжатого воздуха. В этой статье — систематизированное руководство по всем основным типам, их принципам работы, преимуществам и областям применения.

Два основных принципа сжатия воздуха

Все существующие конструкции компрессоров реализуют один из двух фундаментальных принципов сжатия газа:

Объёмный принцип — газ захватывается в ограниченный объём рабочей камеры, после чего этот объём принудительно уменьшается. Давление растёт за счёт уменьшения пространства. Это принцип поршня в цилиндре, двух зацепленных роторов или пластин, прижатых к стенке цилиндра.
Динамический принцип — газу сначала придаётся высокая скорость с помощью лопаток рабочего колеса, а затем скоростная (кинетическая) энергия преобразуется в энергию давления в диффузоре. Это принцип центробежного или осевого компрессора.

Для большинства промышленных и коммерческих задач — автосервисов, производств, медицины, деревообработки — используются компрессоры объёмного типа. Динамические компрессоры применяются в металлургии, авиастроении и газотурбинных установках. В каталоге Acvatron представлены исключительно объёмные компрессоры под задачи промышленности и сферы услуг в Молдове.

Объёмные компрессоры: семь конструктивных типов

1. Поршневой компрессор

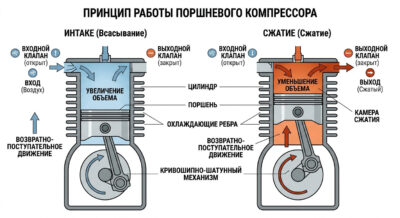

Принцип работы: поршень движется возвратно-поступательно в цилиндре. При движении вниз (такт всасывания) открывается впускной клапан, воздух заполняет цилиндр. При движении вверх (такт сжатия) впускной клапан закрывается, объём уменьшается, давление растёт. При достижении давления нагнетания открывается выпускной клапан, воздух поступает в ресивер.

Конструктивные варианты:

По числу ступеней: одноступенчатые (до 10 бар) и двухступенчатые (до 16 и более бар)
По расположению цилиндров: вертикальные, горизонтальные, V-образные, W-образные
По наличию масла: масляные (смазка цилиндра маслом) и безмасляные (тефлоновые или чугунные кольца без масла)
По типу привода: прямой (мотор — вал компрессора напрямую) и ременной (через шкив и ремень)

Применение: автосервисы, шиномонтажи, деревообработка, строительство, малый бизнес, сельское хозяйство. Рекомендованы для периодической нагрузки (ПВ до 80%).

В каталоге Acvatron: поршневые компрессоры MZB (Китай) с прямым и ременным приводом, а также Remeza AirCast (Беларусь) с ременной передачей.

2. Винтовой компрессор

Принцип работы: два роторных вала (ведущий и ведомый) с зеркально-симметричным профилем вращаются в противоположные стороны в плотно пригнанном корпусе. Воздух захватывается во впускном отверстии, перемещается вдоль оси вращения в межвинтовых полостях и сжимается по мере уменьшения этих полостей к выпускному отверстию. Процесс непрерывный — без пульсаций и клапанов.

Ключевые параметры:

Производительность: 200–5000+ л/мин
Давление: 7–16 бар (стандарт), до 40 бар (специальные версии)
Уровень шума: 60–75 дБ (значительно тише поршневых)
ПВ: 100% — непрерывная работа 24/7
Межсервисный интервал: 2000–4000 моточасов

Типы привода: прямой (Direct Drive) — мотор соединён с ротором через эластичную муфту без передаточных элементов, максимальный КПД; ременной — через клиновые ремни, более простое обслуживание, незначительные потери на трение.

Применение: производственные предприятия с непрерывным циклом, автоматизированные линии, мебельные цеха, автомобильные заводы, пищевая промышленность.

В каталоге Acvatron: винтовые компрессоры MZB с прямым приводом (с ресивером, с осушителем, с инвертором), AIRPOL (Польша) с ременным приводом.

3. Роторно-пластинчатый компрессор

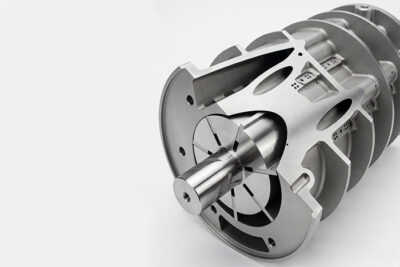

Принцип работы: внутри цилиндрического статора вращается ротор, ось которого смещена относительно оси статора (эксцентриситет). В пазах ротора установлены подвижные пластины — под действием центробежной силы они прижимаются к внутренней поверхности статора. Между соседними пластинами, ротором и статором образуются рабочие камеры, объём которых закономерно уменьшается при вращении — так происходит сжатие.

Отличительные характеристики: низкий уровень шума (50–65 дБ), минимальная вибрация, высокий ресурс (>40 000 моточасов у профессиональных моделей), отсутствие осевых нагрузок на подшипники, плавная подача воздуха без пульсаций.

Применение: фармацевтика, медицинские учреждения, пищевые производства, высокоточные инструменты, предприятия с требованиями к низкому уровню шума.

В каталоге Acvatron: роторно-пластинчатые компрессоры Mattei (Италия) — серии AC, BLADE, с рекуперацией энергии.

4. Спиральный (scroll) компрессор

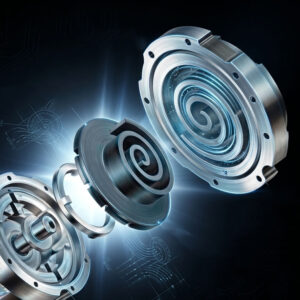

Принцип работы: два спиральных элемента — неподвижный (статор) и подвижный (орбитальный, совершающий эксцентрическое движение без вращения вокруг своей оси). Газ захватывается на периферии, перемещается к центру по убывающим серповидным полостям и выталкивается через центральное выпускное отверстие.

Преимущества: минимальный уровень шума и вибрации, низкая нагрузка на двигатель при пуске, высокая надёжность из-за небольшого числа движущихся деталей. Большинство спиральных компрессоров — безмасляные.

Применение: лаборатории, медицинское оборудование, тепловые насосы, системы кондиционирования, производство электроники.

В каталоге Acvatron: спиральные безмасляные компрессоры Airpol (Польша).

5. Безмасляный поршневой компрессор

Конструктивно аналогичен обычному поршневому, но вместо масляной смазки цилиндра используются самосмазывающиеся кольца из тефлона (PTFE) или специального чугуна. Сжатый воздух на выходе не содержит масла — класс 1 по ISO 8573-1.

Применение: стоматология (1–6 кресел), клинические лаборатории, хирургия, фармацевтика, ветеринария, производство электроники.

В каталоге Acvatron: медицинские безмасляные компрессоры Nardi Extreme (Италия) и Remeza (Беларусь).

6. Мембранный компрессор

Вместо поршня — эластичная мембрана, которая изгибается вперёд-назад, изменяя объём рабочей камеры. Рабочая среда контактирует только с камерой и мембраной — полная химическая инертность. Применяется для сжатия агрессивных, токсичных или химически чистых газов. Привод — пневматический, электрический или механический.

7. Жидкостно-кольцевой компрессор

Ротор с лопатками вращается в корпусе, частично заполненном жидкостью (водой или маслом). Под действием центробежной силы жидкость образует кольцо у стенок, создавая рабочие камеры между лопатками. Применяется для перекачки влажных газов, вакуумирования, работы с газами, содержащими пар или взвеси.

Динамические компрессоры

Радиальный (центробежный) компрессор

Рабочее колесо с лопатками разгоняет газ от центра к периферии. Кинетическая энергия преобразуется в давление в диффузоре. Многоступенчатые конструкции создают высокое давление при огромных объёмных производительностях (тысячи м³/мин). Применение: аэрация, вентиляция крупных объектов, газотурбинные установки, нефтегазовая отрасль.

Осевой компрессор

Газ движется параллельно оси вращения через несколько рядов вращающихся и неподвижных лопаток. Обладает наилучшим КПД при больших расходах при сравнительно низком давлении. Применение: авиационные двигатели, металлургия, газотурбинные установки.

Струйный (эжекторный) компрессор

Не имеет движущихся частей. Активный газ с высоким давлением подаётся через сопло с высокой скоростью, захватывает пассивный газ и в диффузоре оба потока смешиваются с усреднением давления. Применяется там, где есть источник газа высокого давления: газовые месторождения, химические производства.

Сравнительная таблица типов компрессоров

Сравнение основных типов компрессоров объёмного действия
Тип	Давление	Произв-ть	Шум	ПВ	Масло в воздухе	Межсервис	Применение
Поршневой	до 16 бар	50–1500 л/мин	75–90 дБ	60–80%	есть (масляный) / нет (безмасл.)	500–1000 м/ч	Гараж, СТО, малый бизнес
Винтовой	7–16 бар	200–10000 л/мин	60–75 дБ	100%	есть (масляный) / нет (безмасл.)	2000–4000 м/ч	Производство, автоматизация
Роторно-пластинчатый	4–10 бар	100–2000 л/мин	50–65 дБ	100%	есть (небольшое)	4000–8000 м/ч	Медицина, фармацевтика
Спиральный	до 10 бар	50–500 л/мин	55–65 дБ	100%	нет	4000–8000 м/ч	Лаборатории, электроника
Безмасляный поршневой	до 10 бар	100–600 л/мин	59–68 дБ	50–70%	нет	1000–2000 м/ч	Стоматология, медицина

Дополнительные признаки классификации

По конечному давлению

Низкого давления: до 1.5 бар — вентиляция, аэрация, пневмотранспорт
Среднего давления: 1.5–10 бар — большинство промышленных задач, пневмоинструмент
Высокого давления: 10–100 бар — покрасочные цеха, промышленные процессы
Сверхвысокого давления: более 100 бар — наполнение баллонов, изотатическое прессование

По типу привода

Электродвигатель (наиболее распространён): однофазный (220 В) для бытовых, трёхфазный (380 В) для промышленных моделей
Двигатель внутреннего сгорания: для мобильных компрессоров и работы вне электросети
Прямой привод: мотор — компрессор через муфту, максимальный КПД
Ременной привод: через клиновые ремни, регулируемые обороты, простое обслуживание

По системе охлаждения

Воздушное охлаждение: вентилятор и радиатор — применяется в большинстве компактных компрессоров
Водяное охлаждение: замкнутый или разомкнутый контур — применяется в крупных промышленных установках от 75 кВт, обеспечивает более стабильный температурный режим

Как выбрать тип компрессора: практическое руководство

Выбор типа компрессора определяется ответами на четыре вопроса:

Вопрос 1: Как долго компрессор будет работать каждый день?

До 4–6 часов с перерывами → поршневой компрессор (ПВ 60–80%)
8 часов в одну смену → поршневой с ременным приводом или лёгкий винтовой
16–24 часа, непрерывный цикл → винтовой или роторно-пластинчатый (ПВ 100%)

Вопрос 2: Допустимо ли масло в сжатом воздухе?

Да (автосервис, деревообработка, металлообработка) → масляный компрессор любого типа
Нет (медицина, пища, электроника, фармацевтика) → безмасляный компрессор: спиральный, безмасляный поршневой или специальный безмасляный винтовой

Вопрос 3: Какое давление требуется?

До 8 бар — пневмоинструмент, покраска, подкачка → большинство типов
10–13 бар — промышленный стандарт, ЧПУ-станки, роботы → стандартный винтовой
16 бар — лазерная резка, специальные применения → специальные винтовые на 16 бар
200–300 бар — наполнение баллонов, дайвинг → высокого давления Nardi

Вопрос 4: Какова необходимая производительность (л/мин)?

До 200 л/мин — 1 гайковёрт или краскопульт → небольшой поршневой
200–800 л/мин — автосервис 3–5 постов, небольшой цех → поршневой с ресивером или лёгкий винтовой 7–11 кВт
800–2000 л/мин — производство, несколько линий → винтовой 11–22 кВт с осушителем
Более 2000 л/мин — крупные предприятия → мощные винтовые от 22 кВт

«Наиболее распространённая ошибка при выборе — ориентироваться на мощность в кВт вместо производительности в л/мин. Мощность характеризует двигатель, а производительность — реальный объём воздуха, который дойдёт до вашего инструмента. Всегда проверяйте производительность при рабочем давлении, а не при максимальном — это разные цифры.»

— Болучевский Виталий, ведущий инженер по системам сжатого воздуха, Acvatron

Часто задаваемые вопросы

Чем отличается винтовой компрессор от поршневого?

Поршневой работает в прерывистом цикле с пульсациями давления, шум 80–90 дБ, ПВ 60–80%, межсервис 500–1000 м/ч. Винтовой — непрерывный поток без пульсаций, шум 60–75 дБ, ПВ 100%, межсервис 2000–4000 м/ч. Для непрерывного производства — винтовой; для периодического использования — поршневой.

Когда нужен безмасляный компрессор?

Безмасляный обязателен там, где масло в воздухе недопустимо: стоматология, медицина, фармацевтика, пищевая промышленность, электроника. Для автосервисов и производств с фильтрацией воздуха достаточно масляного компрессора. Каталог безмасляных компрессоров Acvatron включает поршневые Nardi и Remeza, а также спиральные Airpol.

Что такое роторно-пластинчатый компрессор и чем он лучше винтового?

В роторно-пластинчатом компрессоре сжатие обеспечивают пластины ротора в эксцентрическом статоре. Преимущества перед винтовым: уровень шума 50–65 дБ (ещё тише), ресурс 40 000+ м/ч, меньше деталей. Основной представитель — итальянские компрессоры Mattei в каталоге Acvatron.

Как выбрать тип компрессора для своего производства?

Четыре ключевых вопроса: продолжительность работы (периодически → поршневой, 24/7 → винтовой), допустимость масла в воздухе (нет → безмасляный), необходимое давление (стандарт 8–13 бар, специальные нужды до 16–300 бар), производительность в л/мин (а не мощность в кВт). Проконсультируйтесь с инженерами Acvatron для точного расчёта.

Нужен ли ресивер к винтовому компрессору?

Не обязателен, но рекомендуется для: покрытия пиков потребления, возможности полного останова в паузах и резервирования при кратковременных остановах на ТО. Поршневому компрессору ресивер необходим всегда — без него пульсации давления нарушают работу инструментов. Каталог ресиверов Acvatron — вертикальные Mattei и Remeza объёмом 270–900 л.

Что означают цифры в названии компрессора — 11 кВт, 400 л, 10 бар?

Мощность (кВт) — характеристика двигателя. Объём ресивера (л) — запас воздуха для пиков нагрузки. Максимальное давление (бар) — порог срабатывания реле. Производительность (л/мин) — главный параметр: реальный объём воздуха на выходе при рабочем давлении. Именно производительность, а не мощность, нужно сравнивать с суммарным потреблением вашего оборудования.
